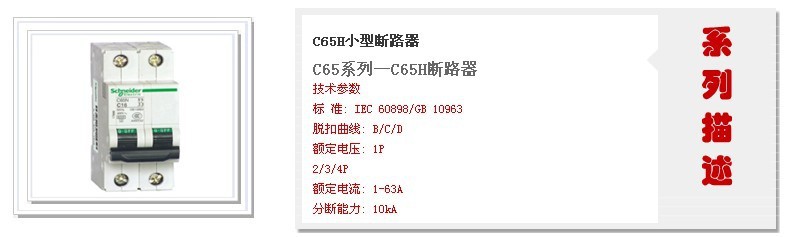

微型断路器
施耐德微型断路器代号标注方法：

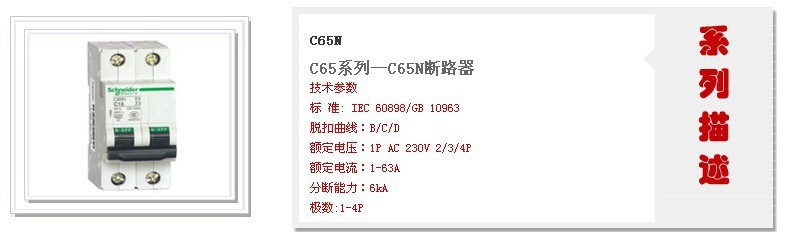

举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极

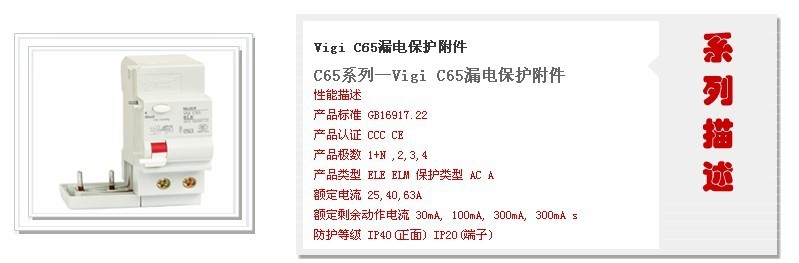

VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）

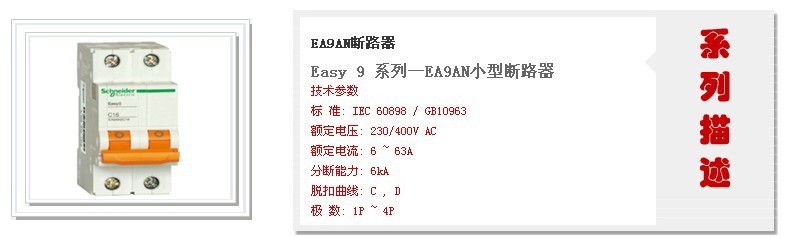

另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品
塑壳断路器

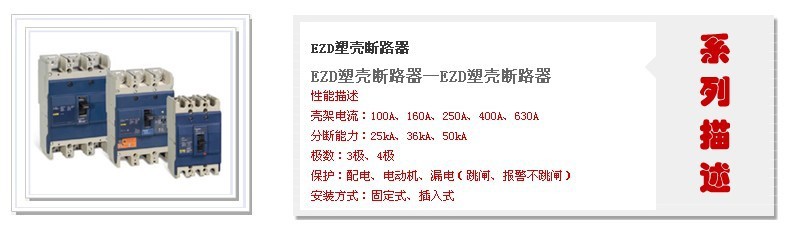

施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。
举例：NSX100N TMD100 3P3D
NSX---------产品系列
100---------额定电流大小，有100、250、250、400、630A
N------------分断能力，有F为36KA N为50KA H为70KA L为100KA
TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器
100---------实际电流100A下有16 25 32 40 50 63 80 100A
160A下有80 100 125 160A
250A下有125 160 200 250A
400A下有400A
630A下有630A
3P3D------极数 有3P2D 3P3D 4P3D 4P4D
框架断路器
施耐德框架断路器有MT MTE NW系列产品
举例：MTN106 mic2.0 3P
MT---------系列号
N1----------分断能力 有N1 N2 50KA 、H1 65KA 、 H1b 85KA、H2 100KA、NWN1 42KA
06----------电流 06-630A 08-800A 10-1000A 12-1250A 16-1600A 20-2000A 25-2500A 32-3200A 40-4000A 50-5000A 63-6300A
mic2.0------控制单元 有：
基本型 mic2.0 基本保护
mic5.0 选择性保护
mic6.0 选择性保护+接地故障保护
电流表A mic2.0A 基本保护
mic5.0A 选择性保护
mic6.0A 选择+接地故障保护
mic7.0A 选择+漏电保护
电能表D mic5.0D 选择性保护
mic6.0D 选择+接地故障保护
功率表P mic5.0P 选择性保护
mic6.0P 选择+接地故障保护
mic7.0P 选择+漏电保护
谐波表H mic5.0H 选择性保护
mic6.0H 选择+接地故障保护
mic7.0H 选择+漏电保护
3P----------极数 分3P 4P 2档
另外还有固定式抽屉式断路器之分。
一个完整的框架断路器包括断路器本体、控制单元、上端接线、下端接线4大基本器件。抽屉式断路器还需选配抽架
------------------------------------------------------------------------------------------------------------------------------------------------------
|
