深圳方显科技触摸屏控制器可用于任何四线、五线电阻屏，11位AD转换，分辨率可到2048*2048。RS232/USB接口可选。简单的通讯指令即可实现触摸功能。支持操作系统:MS-DOS,WINDOWS3.X/9X/ME/NT/2000/XP/CE,LINUX单片机专用触摸屏控制器，车载专用触摸屏控制器，直接提供菜单式操作，大大节约嵌入式MCU资源；MCU专用接口，使您的产品无须改动直接接入触摸屏控制。

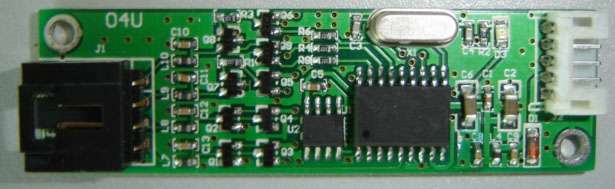

2)      深圳方显科技4线触摸屏控制器产品概述FX-TK04R/FX-TK04U

触摸屏分辨率:2048x2048

4点定位

25点定位

支援鼠标右键

支援画线测试

驱动程序包括:Windows 98, 2000, NT4, Me, XP, XP Tablet Edition, CE 2.12, CE 3.0, CE.net, Linux, DOS & iMac

多语系的操作窗口

支援多个监视器

具备视觉旋转度

触摸屏通讯接口:RS232 或 USB

计算机通讯接口:Pin Header



电气参数



电源要求 : +5VDC ( Maximum 100mA, typical 70mA, 50mV peak to peak maximum ripple)

工作温度 : 0 to 50℃

贮存温度 : -40 to 80℃

湿度 : 95% at 60℃

通讯协定 :RS232 Model: 9600 bauds, None parity, 8 data bits, 1 stop bit

USB Model: USB 1.1 Low speed

采样速度:RS232 Model: Max. 160 points/sec

USB Model: Max. 160 points/sec

最大按压延迟时间: Max. 35 ms

出线顺序: X+, Y+, X-, Y-

电阻范围: 200 ~ 900 ohm ( pin to pin on the same layer



3)      单片机专用触摸屏控制器FX-TK04RMCU

   深圳方显科技是国内著名显示及触控产品的专业厂商。依靠其强大的研发能力， 开发出多款LCD控制器和触摸屏控制器。LCD控制器使得单片机、DSP、各种嵌入式CPU轻松实现LCD（TFT）显示。触摸屏控制器有连笔型和点触型两种。连笔型触摸屏控制器支持4线、5线各尺寸电阻触摸屏。点触型触摸屏控制器可连接各类MCU、单片机、DSP、ARM等嵌入式系统，为不同的客户确定最佳应用。使用点触型触摸屏控制器，开发工程师不再需要详细了解触摸屏工作原理，做复杂的编程，只需简单读取触摸XY位置信息，快速完成研发工作。也可根据不同MCU的特点及不同的功能，为客户定制程序使得各种MCU均能轻松接上触摸屏，实现各具特色的人机接口。

接口：

RS232 (9600,8,N,N)

TTL/RS232电平可选

支持软件自动校正,触摸屏安装方向旋转、歪斜均可正确读出显示的触摸平座标。



4）深圳方显科技5线触摸屏控制器产品概述FX-TK05R/FX-TK05U

触摸屏分辨率:2048x2048

．4点定位

．25点定位

．支援鼠标右键

．支援画线测试

．支持手写输入

．驱动程序包括:Windows 98, 2000, NT4, Me, XP, XP Tablet Edition, CE 2.12, CE 3.0, CE.net, Linux, DOS & iMac

．多语系的操作窗口

．支援多个监视器

．具备视觉旋转度

．触摸屏通讯接口:RS232 或 USB 或 PS2

．硬件看门狗守护, 超强抗干扰, 适合工业环境

．高性价比



电气参数:

．电源: +5VDC( Maximum 100mA, typical 70mA, 50mV peak to peak maximum ripple)

．工作温度: 0℃ to 70℃

．贮存温度:-40℃ to 80℃

．湿度 : 95% at 60℃

．通讯协议:

RS232 Model:  9600 bauds, None parity, 8 data bits, 1 stop bit

USB  Model:  USB 1.1 Low speed

PS/2  Model:  PS/2 mouse

．采样速度:

  RS232 Model :  Max. 160 points/sec

  USB Model  :  Max. 160 points/sec

  PS/2 Mode  l:  Max. 140 points/sec

．最大按压延迟时间: Max. 35 ms

．出线顺序: UL, UR, COM, LR, LL　or  UL, UR, COM, LL, LR

．电阻范围: 50 ~ 200 ohm ( pin to pin on drive layer )
