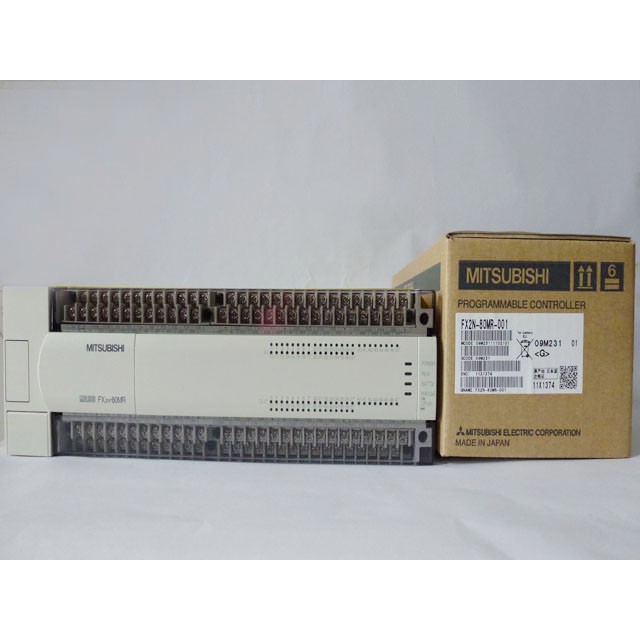

FX2N-80MR/64MR/32MR/16MR-001原装三菱PLC 三菱PLC 三菱PLC报价|中国电气自动化网

产品说明

●控制规模：80点 MR/MT

● 内置8K容量的RAM存储器，最大可以扩展到16K

● CPU运算处理速度0.08μS/基本指令

● 在FX2N系列右侧可连接输入输出扩展模块和特殊功能模块

● 基本单元内置2轴独立最高20kHz定位功能(晶体管输出型）

●简单介绍

●开发了各个范围的特殊功能模块以满足不同的需要----模拟I/O，高速计数器。

●对每一个FX2n主单元可配置总计达8个特殊功能模块

●定位控制达到16轴，脉冲串输出或为J和K型热电偶或Pt传感器开发了温度模块。

网络和数据通信

连接到世界上最流行的开放式网络 CC-Link，Profibus Dp和DeviceNet或者采用传感器层次的网络解决您的通信需要。

·其它功能

内置式24V直流电源	24V、400mA直流电源可用于外围设备，如传感器或其它元件。
快速断开端子块	因为采用了优良的可维护性快速断开端子块，即使接着电缆也可以更换单元。
时钟功能和小时表功能	在所有的FX2NPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。
持续扫描功能	为应用所需求的持续扫描时间定义操作周期。
输入滤波器调节功能	可以用输入滤波器平整输入信号（在基本单元中x000到x017）。
注解记录功能	元件注解可以记录在程序寄存器中。
在线程序编辑	在线改变程序不会损失工作时间或停止生产运转。
RUN/STOP开关	面板上运行/停止开关易于操作。
远程维护	远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据
密码保护	使用一个八位数字密码保护您的程序。

·交流电源、24V直流输入类型

模型		I/O总数	输入		输出		*尺寸 (宽)(厚)(高)*
模型		I/O总数	数目	类型	数目	类型	*尺寸 (宽)(厚)(高)*
	FX2N-80MR-001	80	40	漏型	40	继电器	2858790
	FX2N-80MT-001	80	40	漏型	40	晶体管	2858790

编辑本段性能规格

项目		规格	备注
运转控制方式		通过储存的程序周期运转
I/O控制方法		批次处理方法(当执行END指令时)	I/O指令可以刷新
运转处理时间		基本指令：0.8µs/指令应用指令：1.52至几百µs/指令
编程语言		逻辑梯形图和指令清单	使用步进梯形图能生成SFC类型程序
程式容量		8000步内置	使用附加寄存盒可扩展到16000步
指令数目		基本顺序指令：27 步进梯形指令：2 应用指令：128	最大可用298条应用指令
I/O配置		最大硬体I/O配置点256，依赖于用户的选择（最大软件可设定地址输入256、输出256）
辅助继电器（M线圈）	一般	500点	M0至M499
	锁定	2572点	M500至M3071
	特殊	256点	M8000至M8255
状态继电器（S线圈）	一般	490点	S0至S499
	锁定	400点	S500至S899
	初始	10点	S0至S9
	信号报警器	100点	S900至S999
定时器（T）	100毫秒	范围：0至3276.7秒200点	T0至T199
	10毫秒	范围：0至327.67秒46点	T200至T245
	1毫秒保持型	范围：0至32.767秒4点	T246至T249
	100毫秒	范围：0至3276.7秒6点	T250至T255
计数器（C）	一般16位	范围：0至32767数200点	C0至C199 类型：16位上计数器
	锁定16位	100点（子系统）	C100至C199 类型：16位上计数器
	一般32位	15点	C200至C219 类型：16位上/下计数器
	锁定32位	15点	C220至C234 类型：16位上/下计数器
高速计数器（C）	单相	范围：-2147483648至+2147483647数一般规则：选择组合计数频率不大于20KHz的计数器组合注意所有的计数器锁定	C235至C240 6点
	单相c/w起始停止输入		C241至C245 5点
	双相		C246至C250 5点
	A/B相		C251至C255 5点
数据寄存器（D）	一般	200点	D0至D199 类型：32位元件的16位数据存储寄存器对
	锁定	7800点	D200至D7999 类型：32位元件的16位数据存储寄存器对
	文件寄存器	7000点	D1000至D7999通过14块500程式步的参数设置类型：16位数据存储寄存器
	特殊	256点	从D8000至D8255 类型：16位数据存储寄存器
	变址	16点	V0至V7以及Z0至Z7 类型：16位数据存储寄存器
指标（P）	用于CALL	128点	P0至P127
指标（P）	用于中断	6输入点、3定时器、6计数器	100至150和16至18 (上升触发=1，下降触发=0，**=时间(单位：毫秒))
嵌套层次		用于MC和MRC时8点	N0至N7
常数	十进位K	16位：-32768至+32768 32位：-2147483648至+2147483647
	十六进位H	16位：0000至FFFF 32位：00000000至FFFFFFFF
	浮点	32位：±1.17510，±3.40310（不能直接输入）
