● 控制规模：80点 MR/MT

● 第三代微型可编程控制器

　　● 内置高达64K大容量的RAM存储器

　　● 内置业界最高水平的高速处理0.065μS/基本指令

　　● 控制规模:16~384(包括CC-LINK I/O)点

　　● 内置独立3轴100kHz定位功能(晶体管输出型)

　　● 基本单元左侧均可以连接功能强大简便易用的适配器

产品构成

种类

内容

连接内容

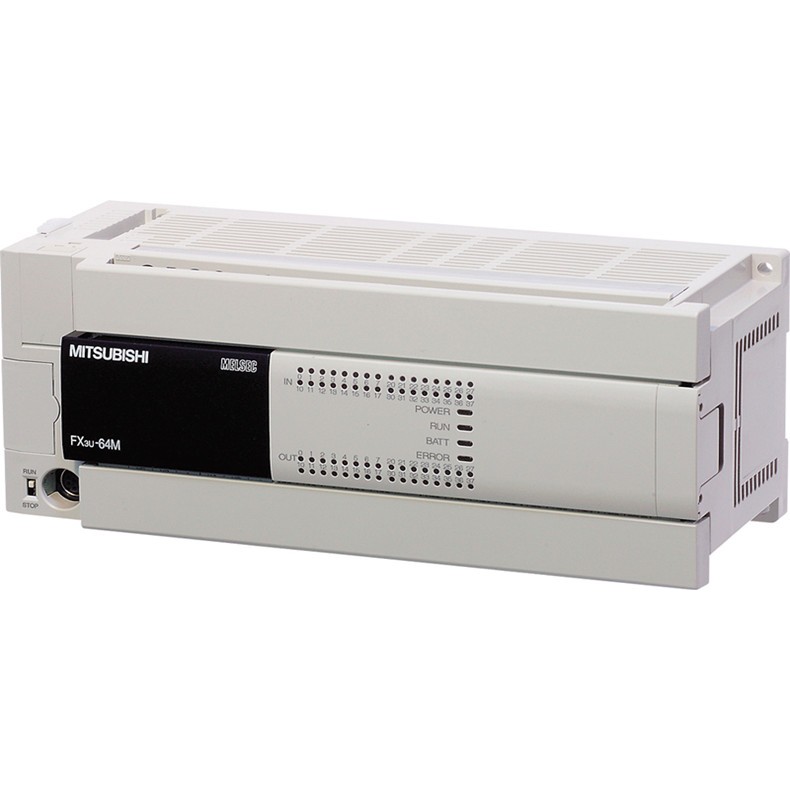

基本单元

内置有CPU、电源、输入输出、程序内存的可编程控制器主机。

可连接各种扩展设备。

扩展单元

内置电源的输入输出扩展。附带连接电缆。

输入输出的最大扩展点数为256点。（特殊扩展：最多8台） 与CC-Link远程I/O的合计最大为384点。 关于台数的详细内容，请参考后述的机型选择。

扩展模块

从基本、扩展单元获得电源供给的输入输出扩展。 内置连接电缆。

扩展电源单元

AC电源型基本单元的内置电源不足时，扩展电源。

可P给输出扩展模块或者特殊功能模块供给电源。

特殊单元

内置电源的特殊控制用扩展。 附带连接电缆。

输入输出的最大扩展点数为256点。（特殊扩展：最多8台） 与CC-Link远程I/O的合计最大为384点。 关于台数的详细内容，请参考后述的机型选择。

特殊模块

从基本、扩展单元获得电源供给的特殊控制用扩展。 内置连接电缆。

功能扩展板

可内置于可编程控制器中的，用于功能扩展的设备。 不占用输入输出点数。

可安装1块。可与特殊适配器合用

特殊适配器

从基本单元获得电源供给的特殊控制用扩展。 内置连接用接头。

连接高速输入用、高速输出用的特殊适配器时，不需要功能扩展 板；但是与通信用及模拟量用的特殊适配器合用时，需要功能 扩展板。

存储器盒

闪存：最大16000步：最大64000步(带程序传输功能/不带程序传输功能）

可内置1台。

显示模块

可安装于可编程控制器中进行数据的显示和设定。

可内置1台fx3u-7dm型显示模块。

电源输入输出

电源规格

AC电源型：AC100V-240V 50/60Hz DC电源型：DC24V

耗电量

AC电源型：30W(16M)，35W(32M),40W(48M),45W(64M),50W(80M) ,65W(128M)
DC电源型：25W(16M)，30W(32M),35W(48M),40W(64M),45W(80M),

冲击电流

AC电源型：最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V

24V供电电源

DC电源型：400mA以下(16M,32M) 600mA以下(48M,64M,80M,128M)

输入规格

DC24V，5～7mA (无电压触点、或者漏型输入时:NPN开集电极晶体管输入,源型输入时:PNP开集电极输入)

输出规格

继电器输出型：2A/1点、8A/4点COM 8A/8点COM AC250V(对应CE、UL/cUL规格时为240V)DC30V以下
晶体管输出型:0.5A/1点、0.8A/4点 1.6A/8点 COM DC5V~DC30V

输入输出扩展

可连接FX2N系列用的扩展设备。

性能

程序存储器

内置64000步RAM(电池支持)
选件：64000步闪存存储盒<带程序传送功能/没有程序传送功能>，16000步闪存存储盒

时钟功能

内置实时时钟（有闰年修正功能）月差±45秒/25℃

指令

基本指令27个、步进梯形圈指令2个、应用指令209种

运算处理速度

基本指令：0.065s/指令，应用指令：0.642~数100s/指令

高速处理

有输入输出刷新指令、输入滤波调整指令、输入中断功能、定时中断功能、高速计数中断功能、脉冲捕捉功能

最大输入输出点数

384点(基本单元、扩展设备的I/O点数以及远程I/O点数的总和)

辅助续电器、定时器

辅助续电器：7680点、定时器：512点

计数器

16位增计数器：200点，32位计数器：35点 高速用32位计数器：[1相]100kHz/6点、10kHz/2点[2相]50kHz/2点(可设定4倍)使用高速输入适配器时为1相200kHz、2相100kHz

数据寄存器

一般用8，000点、扩展寄存器32768点、扩展文件寄存器(要安装存储盒)32768点、变址用16点

其他

功能扩展版

可以安装FX3U-□□□-BD型功能扩展版

特殊适配器

·模拟量用(最多4台)、通讯用(包括通信用板最多2台)[都需要功能扩展板]·
高速输入输出用(输入用：最多2台、输出用：最多2台)[同时使用模拟量或者通信特殊适配器时，需要功能扩展板]

特殊扩展

可连接FX0N、FX2N、FX3U系列的特殊单元以及特殊模块

显示模块

可内置FX3U-7DM：STN单色液晶、带背光灯、全角8个字符/半角16个字符×4行、JIS第1/第2级字符

支持数据通讯
支持数据链路

RS-232CRS-485,RS-422,N:N网络、并联链接、计算机连接
CC-Link,CC-Link/LT,MELSEC-I/O链接

外围设备的机型选择

选择[FX3U（C）]，[FX2N（C）]，[FX2（C）]但是，选择[FX2N（C）]，[FX2（C）]时有使用限制
