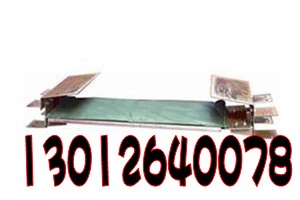

GVD1200（原型号KGV-1）撕裂传感器为本质安全型，采用压敏式原理，当皮带纵向撕裂，有1200克物料漏在100Cm2面积上时，KHP159-Z带式输送机综合保护装置主机切断皮带机电源,实现撕带保护。防止事故扩大。传感器总面积3000cm2。
防爆型式：矿用本质安全型，标志ExibI。
规格型式：压敏式传感器
输出方式：无源型,开关量。
外形尺寸：1200mm×300mm×30mm，质量：5kg
主要性能：
1接点容量：12V/0.2A。
2接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω。
3动作值
压敏式撕裂传感器的面积3000cm2,其上100cm2处落入1200g物料时,传感器动作输出0V。
4动作值允许误差范围
压敏式撕裂传感器动作误差±10％两输出端子应接通，接通电阻＜0.2Ω
5输出信号为开关量
工作原理：
将撕裂传感器两根引出线接入KHP-Z型主机，正常时，传感器处于断开状态，输出高电平。若皮带撕裂，有物料（煤）约1200g落入传感器上，导点橡胶使键盘两根引线短路，输出低电平，撕裂指示灯亮，主机执行继电器释放，实现撕裂保护，同时发出语言报警信号。
调试：
将撕裂传感器安装于皮带下方，两根引出线分别接至KHP-Z带式输送机综合保护装置主机的“接地”和“撕带”接口上，皮带机正常运转时，用手轻轻压按撕裂传感器传感面，皮带机应停机，监控仪主机面板上的“撕带”指示灯亮，同时应发出响亮的“撕带”语言报警声。
低速保护取样信号由速度传感器实现，将磁钢按装在皮带机从动轮的端面，随从动轮旋转，当速度传感器靠近磁钢时，使速度传感器的磁敏元件产生与从动轮转速成正比的正脉冲信号，每个正脉冲触发单稳态电路，经反向后产生一定脉宽的正脉冲，此时的正脉冲与磁敏元件发出的正脉冲同时输入另一单稳态电路。速度正常时，此两脉冲同时输入单稳态电路，变换后，“速度”端输出高电平；若皮带打滑，从动轮速度下降，磁敏元件发出的正脉冲将不能与前一脉冲触发的正脉冲同步，经一段时间延时后使速度传感器“速度”端输出低电平，失速指示灯亮，主机执行继电器释放，切断皮带机控制电源，实现了低速保护，同时发出语言报警。通过拨动开关可改变单稳态电路的脉宽，从而使速度可在1～3转/秒可调。
