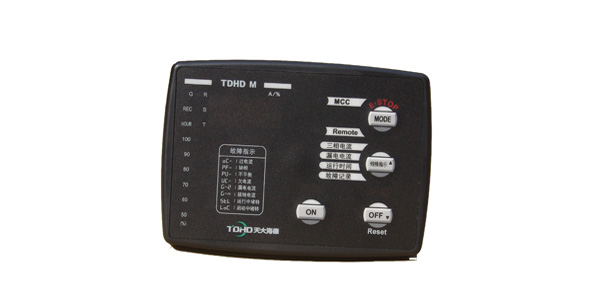

面板尺寸：136*100 mm

控制电源：AC110和AC220

启动方式：直接启动

控制方式：MCC

保护功能：过流，欠流，缺相，不平衡，启动中堵转，运行中堵转，漏电，逆向;

附加功能：棒状图，485通讯，故障记录，累计运行时间，4-20mA.

该产品能够给电机提供全面保护和控制，有过流、欠流、逆相、缺相，短路、三相不平衡、堵转（启动中堵转、运行中堵转）8大保护功能。四种控制方式，分别为MCC控制（马达控制）、自动控制、现场控制、远程控制。支持星三角启动、可逆启动、子偶降压启动、直接启动、电动门启动。另外，可满足如晃电保护、自动重起、通讯等特殊的需求。硬件方面，采用美国微芯（MICROCHIP）工业级芯片，5v电压供电，抗干扰性强；出口欧美，有欧盟CE认证；采用受温度影响极小的并且稳定性强的数码管显示；精致的面板布局，故障代码及故障原因一目了然；高强度PVC外壳，有过硬的电磁兼容性；锰钢紧固螺钉，线路板布局合理；生产工艺先进，采用先进的贴片技术，焊接专业、无毛刺；焊点圆滑。

设置方式

报警显示

启动状态：窗口以0.5秒为周期闪动

报警发生：窗口以0.15秒为周期显示报警点和类型

报警记录：报警类型，报警点，显示报警电流是额定电流的百分比

         （过电流，运行中堵转，启动中堵转，欠电流）

          在最大相电流和最小相电流之间显示不平衡比率（缺相﹑相不平衡）
