概 述   Overview

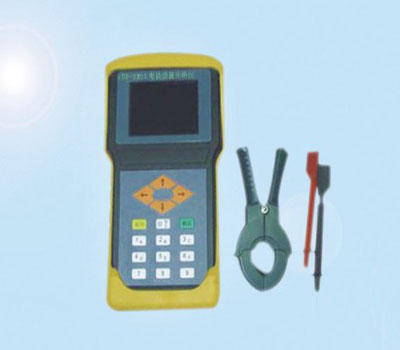

SB—DN01电能质量分析仪，是对电网运行质量进行监测的及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对大型用电设备在起动或停止的过程中对电网的冲击进行全程监测，能够对电网运行进行长期的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。

技术参数  Technical Parameters

输入阻抗：1MΩ，20pF

测量范围，电压真有效值  0-700V

电流真有效值：1A，10A，100A，1000A(选择对应探头)

频率：40Hz~70Hz

测量精度：±0.5％

谐波测量：0~25次谐波

浪涌电流：2000A

尖嶂电压：1000V

记录时间，7.6小时

内存容量，8M位

显示屏：320x240图形LCD

通讯接口：RS232

功能  Functions

1基本测量：

SB—DN01电能质量分析仪的基本测量显示电压有效值、电流有效值、频率等基本参数和电压与电流的测量波形图。对直流测量源进行测量时显示的为平均值。

2单相功率测量：

SB—DN01的单相功率测量显示视在功率、有功功率、无功功率、功率因数。对直流测量源进行测量时显示的为直流功率。

3三相功率测量：

三相功率测量显示三相三线制平衡负荷的视在功率、有功功率、无功功率、功率因数。

4电网谐波测量：

电网谐波测量分为电压谐波、电流谐波的谐波测量，SB—DN01主要显示1~25次谐波的状况，包括本次谐波(或基波)次数、谐波真有效值、谐波含有率(HR)、总谐波畸变率(THD)等参数和各次谐波的柱形囤。

5示波器：

示波器显示电压与电流的测量波形图，有运行、保持(即手动捕捉)、触发(即自动捕捉)三种工作状态。

6起动测量：

起动测量用于测量大型设备的起动和停止对电网的冲击(主要是电流)，这种冲击往往要持续一定的时间。同时稳定后的电流与起动测量前不同。它显示起动过程中的电流与电压的瞬态值测量波形，并显示其有效值测量波形以及电流与电压的初始有效值、电流最大有效值及其对应的电压有效值、电流与电压的终止有效值(对直流源进行测量时显示的为平均值测量波形以及各个平均值)。

7记录：

可对电压、电流、频率、功率、功率因数、电压谐波和电流谐波等电参数进行长时间的检测记录，得出上述电参数在记录时间内的最大值、平均值、最小值，以及各参数在记录时间内的变化趋势曲线。

8数据分析：

SB—DN01包括的基本分析、单相功率分析、三相功率分析、电网谐波分析、起动分析，可重新显示原测量界面的内容。

9数据上传：

此功能允许用户将保存的测量数据上传到Pc机上以进行各种分析。

10系统升级：

此功能允许用户使用微机更新仪表程序。
