一. 简介

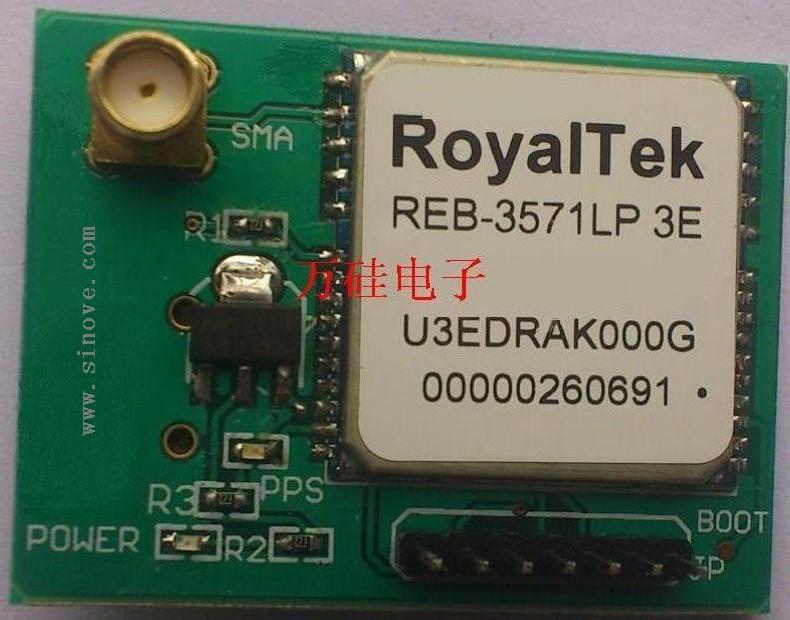

WGL20是一款高性能GPS模块，使用基于SIRFaware
TM技术的嵌入式SIRFstarIVTM芯片解决方案。WGL20支持48个PRN频道，即使在室内信号水平下，也能在最短的时间内捕获和跟踪卫星。WGL20具有极其紧凑的体积：32 mm*32mm*5mm，能够完美地适用于对于尺寸和成本要求非常严格的汽车及工业领域产品。

二. 产品参数
Ø 工作电压：2.0V-3.6V，典型工作电压3.0V
Ø 工作电流：定位 57mA，追踪 47mA
Ø GPS信号接收器特性：C/A码频率1575.42MHz，48频道搜索
Ø 灵敏度：冷启动  -148dBm
           重新定位 -160dBm
           热启动  -160dBm
           追踪  -163dBm
           导航  -160dBm
Ø 启动时间：冷启动  < 35s
             暖启动  < 35s
             热启动  < 1s
Ø 定位精度：2.5m圆周
Ø 漂移：0.01m/s
Ø 最大海拔高度：<18288m
Ø 最大速度：515m/s
Ø 加速度：<4g
Ø 提供多种协议数据信息：GGA(GPS定位信息)、GSA(当前卫星信息)、GLL(地理定位信息)、GSV(可见卫星信息)、RMC(推荐最小定位信息)和VTG(地面速度信息)
Ø 输出类型：RS232电平输出和TTL电平输出
Ø 天线：采用SMA有源天线接口，加入L/C滤波电路，中心频率：1575.42MHz 阻抗：50Ω
Ø工作温度：-45℃-85℃
Ø物理尺寸：32mm x 32mm x 5mm

三. 应用范围
l  陆地应用，主要包括车辆导航、应急反应、大气物理观测、地球物理资源勘探、工程测量、变形监测、地壳运动监测、市政规划控制等；
l  海洋应用，包括远洋船最佳航程航线测定、船只实时调度与导航、海洋救援、海洋探宝、水文地质测量以及海洋平台定位、海平面升降监测等；
l  航空航天应用，包括导航、航空遥感姿态控制、低轨卫星定轨、制导、航空救援和载人航天器防护探测等。

四. 工作模式

    WGL20有三种工作模式，定位模式、追踪模式和休眠模式。
l  定位模式：系统启动之后，会自动搜索和追踪卫星，确定可用卫星数量、载波频率和卫星信号信息。当获取这些信息之后，会自动进入追踪模式。
l  追踪模式：模块会提取从卫星获得的信息数据，然后对导航数据进行解调，从而保持追踪。
l  休眠模式：当给予模块一个相应的脉冲，GPS模块就会进入休眠模式，这个功能只有将具体的程序烧写进模块才能用。

五. 电源模式
    WGL20开发板提供两种电源模式：主电源模式和备用电池模式。
l  主电源模式，主电源由外部电源通过VCC引脚给模块供电，随着工作模式的变化，模块的工作电流也会不断地变化，同时，考虑到，模块工作时会遇到比较大的脉冲峰值电流，因此，主电源提供的电流不应少于100mA。
l  备用电池模式，为了实现更快更好的首次定位，模块的晶振时钟电源由备用电池直接供电，在上次定位之后，在备用电池的支持下，模块会将必要的定位和导航信息进行自动保存，从而实现更快的热启动。

六. 注意事项

1.安装模块时，天线的位置请不要过于靠近您产品的MCU，防止干拢！
2.非独立电源供电时，请确认模块的地线与设备的地线相连共地！
3.产品正常工作时，请勿触摸模块及天线部分，以便达到最佳定位效果！
