三、典型应用
○电力无线抄表
WGM28应用于无线抄表业务，上图是单片机通过串口和WGM28连接，从而实现控制的框图。
此外，WGM200还用在医疗和电子仪器仪表自动化控制，智能教学设备、婴儿监护、医病房呼叫系统，家庭电器和灯光智能控制，防盗报警 ，智能卡，铁路机车远程检测，无线会议表决、打分系统，PDA终端、无线点菜系统，LED屏无线传输文字，图片和无线控制，电子衡器、无线吊秤、车辆监测、老化设备检测，工业设备数据无线传输以及工业环境监测，视频监控云台控制，门禁考勤读卡器，气象/油井/水利设备信息采集以及自然环境检测，矿井下井人员考勤定位系统；瓦斯检测报警；仪器、货物、医疗设备等重要资产和重要人员的区域定位；物流的供应链管理。风力发电路灯无线控制，太阳能光伏逆变器的数据监控。
四、基本功能测试

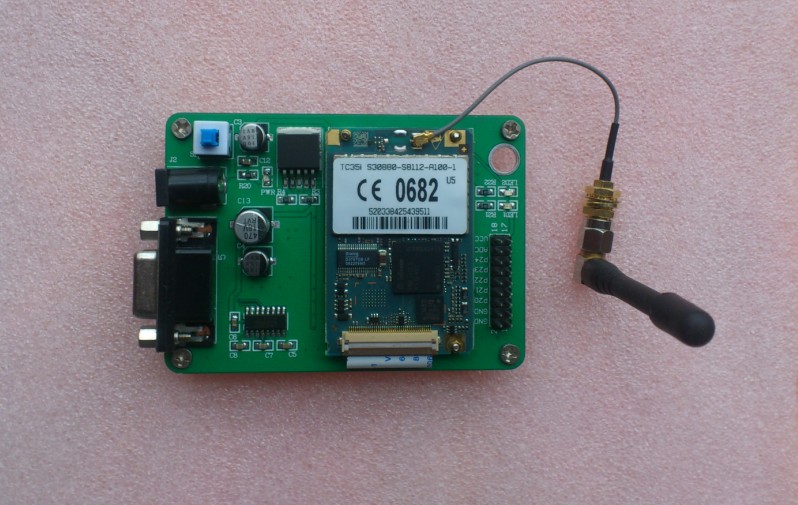

首先将sim卡安装到开发板的sim卡座中。然后通过数据线将TC35连接到开发板上。开发板发货时，并且单片机中已经固化好了测试程序。通过5v直流电源对开发板供电，设备上电后板上的电源指示灯会亮。如果指示灯亮说明设备工作正常，否则说明电源部分已损坏。开发板上有TC35的工作指示灯LED2，设备上电后该灯刚开始会处于熄灭状态，等10到40秒，该灯处于常亮状态，说明TC35开机成功，如果该灯不亮的话，检测数据排线是否存在连接不紧的情况，sim卡是否安装紧，sim是否欠费等。设备上电工作正常后，可以通过手机发送短信给开发板上的SIM卡进行短信测试。发送on,则LED1亮，发送off，则LED1熄灭，发送high,P20输出高电平，P20输出低电平
五．注意事项
1.安装模块时，天线的位置请不要过于靠近您产品的MCU，防止干拢！
2.电源供电时，请确认电压不超过模块工作电压，模块的地线与您产品的地线相连共地！
3.产品正常工作时，请勿触摸模块及天线部分，以便达到最佳传输效果！
|
编号 |
故障现象 |
故障原因和排除方法 |
|
1 |
指示灯长闪 |
Sim卡是否插上，是否是模块要求的移动和联通的非3G卡，是否天线忘记连接，是否排线松动
|
|
2 |
指示灯正常，不能正常通讯 |
1． 电源是否接触不良，重新接好电源线。
2． 检查连接控制器和模块的通信连接线 |
|
3 |
乱码 |
1．查看另一端无发射时是否亮绿灯，即是否有同频干扰。
2．电源纹波大，更换电源。接口电缆线过长；
3. 波特率设置不对 |
六．常见故障及排除方法
产品技术指标：
产 品 型 号： WGM200
默认波特率 ： 9600
工 作 电 源： 9-15V直流电
工 作 温 度： -20℃～65℃ 10%～90%相对湿度,无冷凝
外 形 尺 寸： 裸板88mm*64mm*16mm
声明：本公司保留未经通知随时更新本产品使用手册的最终解释权和修改权！
