自动扶梯是由一台特种结构形式的链式输送机和两台特殊结构形式的胶带输送机所组合而成，带有循环运动梯路，用以在建筑物的不同层高间向上或向下倾斜输送乘客的固定电力驱动设备。运载人员上下的一种连续输送机械。

电机参数：

    额定功率：8KW

额定频率：50Hz

额定电流：17.5A

额定电压：380V

额定转速：960rpm

控制系统：

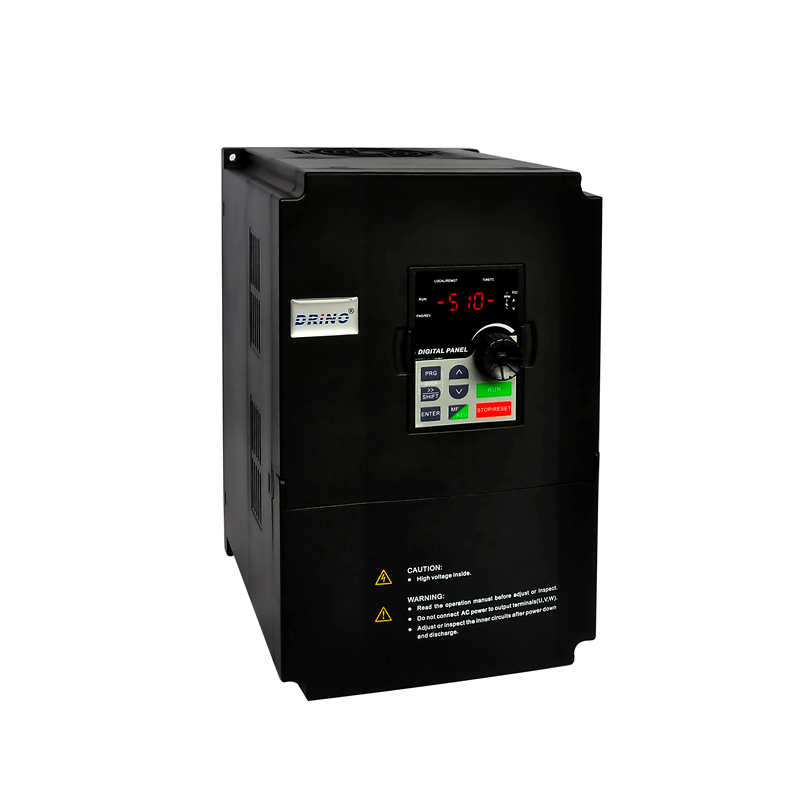

    递恩变频器：DNV308-011G3



3.1. 机械系统

扶梯由电机带动大轮转动，大轮拖动链条转动，扶梯梯级随链条一起转动。

3.2. 电气系统

扶梯有上行，下行两个方向，客户希望加变频器改造后能变频和工频运行，当变频器有故障时，扶梯切换到工频能正常使用。DNV308就有工频和节能切换当切换到变频时，利用光电开关来控制扶梯运行速度，当光电开关动作时，扶梯以50HZ运行，且运行持续时间为30秒，当高速运行过程中如果光电开关动作，变频器里面的时间继电器复位，重新开始计时，高速运行30秒后，以15HZ运行。由于现场不能改变原来的控制系统，又可以工频和变频双运行，只能加辅助触点来给变频器运行信号。

光电开关采用三线制。

由于扶梯采用星——三角起动，所以在主回路还有加两个接触器，在变频的时候使用三角起动，当工频时采用星形起动，两个接触器的的控制线圈从变频器DNV308里面的工频和节能线圈取，因为DNV308有工频和节能的转换电路，其他的控制线要参考扶梯原理图，以及现场接线来进行处理。

扶梯改造加装变频器，对变频器来说，参数较少，最重要是对扶梯控制线路的改造，要对扶梯的控制原理要有一定的理解。



DNV308打到节能位置，起动扶梯下行，扶梯以50HZ运行30秒后以15HZ运行，光电开关动作，扶梯马上加速至50HZ；扶梯换方向运作，以50HZ运行30秒后以15HZ运行，光电开关动作，扶梯马上加速至50HZ运行。

DNV308打到工频位置，起动扶梯，扶梯起动，能正常运行；扶梯换方向运行，也能正常运行。
