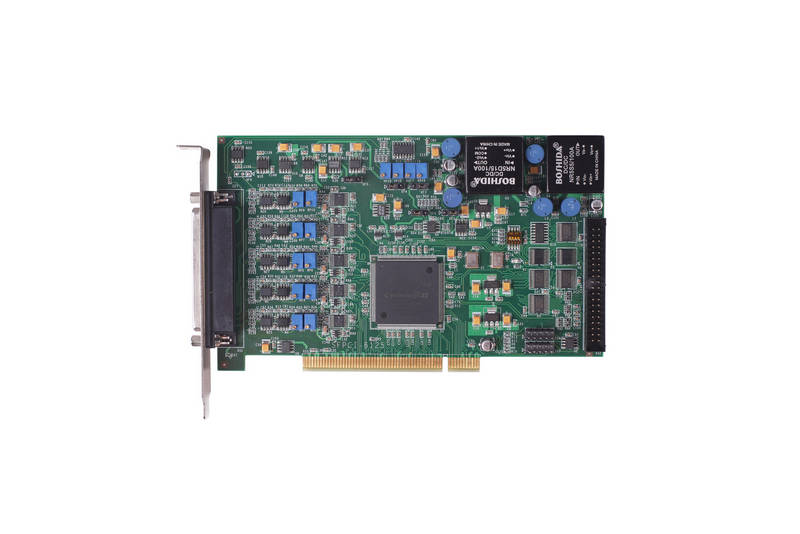

SFPCI-6125卡是基于PCI 总线的5通道同步1MHZ采样频率的多功能采集卡，可方便地应用于装有PCI 总线插槽的微机，具有即插即用（PnP）功能。PC操作系统可选用目前流行的 Windows 系列、Unix等多种操作系统以及专业数据采集分析软件LabVIEW  、LabWindows/CVI等环境。

SFPCI-6125多功能模入模出接口卡安装使用方便，程序编制简单。使用时只需将接口卡插入微机任一PCI总线插槽中。其模拟模入模出信号均由卡上的37芯D 型插座与外部信号源及设备连接。

模入部分：用户可根据实际需要选择单端或差分输入方式。卡上FPGA芯片集成了PCI-CORE，并集成16K字节的先进先出存储器（以下简称FIFO），具有DMA功能，便于采集系统在Windows等实时多任务操作系统下工作。本卡的AD触发方式可以选用软件触发、定时器触发、外部触发、提前触发和滞后触发等触发方式。系统通过DMA方式、中断方式或查询板上FIFO存储状态、AD转换完成状态，实现与板卡的通讯和数据交换。

模出部分：2路模出有多种输出范围选择，加电输出初始态，设置为加电自动输出范围下限电平。

数字量输入输出部分：有8路数字量输入和16 路数字量输出接口，采用40P扁平带缆与外部设备连接。也可经转换电缆从37芯D 型插座输出。其中数字量输出具有锁存功能。16 路数字量输出还具有加电自动清零功能。

定时/计数器部分：FPGA集成了2路32位字长的定时/计数通道，以及2MHz 的基准时钟。2路定时/计数器通道共有方式0，方式2，方式3三种工作方式，类似于8254的工作方式，用户可根据自己需求，灵活地组合成所需的功能。



2.1 模入部分（以下简称AD）

= AD通道数：5路、单端和差分方式；

= AD信号范围： -5V～+5V；0V～+10V；

= AD转换分辨率：14位

= AD转换速度：1MHZ/每通道；

= AD触发方式：软件触发；定时触发；外部提前触发；外部滞后触发；

= AD通讯方式：AD转换结束中断、DMA中断、程序查询；

= AD转换系统精度和非线性误差：±2LSB；



2.2 模出部分（以下简称DA）

= DA通道数：2路

= DA范围： 0～5V；0～10V；-5V～+5V；－10V～＋10V；

= DA转换分辨率：12位

= DA转换建立时间：   ≤ 10μS

= 2路DA加电输出状态：加电同时自动输出下限电平



2.3 数字量输入输出部分（以下简称DI/DO）

= DI：8路；　

= DO：16路；

= 输入输出电平：TTL／CMOS电平兼容；



2.4 定时/计数器部分（以下简称T／C）

= 内部基准时钟：2MHz，占空比50％

= 定时/计数通道：2个32位定时/计数通道



= +5V ≤ 700mA

= +15V ≤ 100mA

= -15V ≤ 100mA

工作温度：-20℃～70℃

相对湿度：40％～80％

   存贮温度：-55℃～+85℃



2.7 外型尺寸：( 不含档板 )

    外型尺寸(不含档板)：长×高＝170mm×104mm   ( 6.7英寸×4.1英寸)
