型号 规格 出线 安装形式 轴径
GAX60 R13/12E10 LB 9600 侧出 夹紧法兰 10mm
GAX60 R13/12E10 LB 9601 侧出 同步法兰 06mm
GAX60 R13/12E10 LB 9602 侧出 方型法兰 15mm
GAX60 R13/12E10 LB 9604 侧出 盲孔轴套 12mm
GAX60 R13/12E10 LB 9300 后出 夹紧法兰 10mm
GAX60 R13/12E10 LB 9301 后出 同步法兰 06mm
GAX60 R13/12E10 LB 9302 后出 方型法兰 15mm
GAX60 R13/12E10 LB 9304 后出 盲孔轴套 12mm

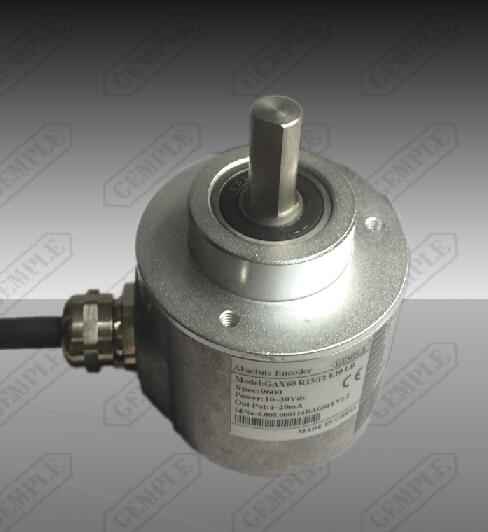

测角度 测长度 测速度的多面手
* 绝对值数字码盘，内置信号转换,4～20mA模拟电流与RS485输出，方便连接各种设备。
* EasyPro软件设定，多用途、多功能，直接对应单圈多圈角度、多圈长度、转动平移速度测量。
* 4mA 对应值、20mA 对应值任意设定及微调；方向设定；外部置位线设定预设位置，安装方便，无需找零。
* 内部绝对值码盘，钟表式齿轮组多圈计圈，全数字化计值，1/65536高线性度，信号无温度、机械影响，信号干扰零点飘移极小。
特性参数
|
工作电压: |
10…30Vdc 极性保护 |
|
消耗电流: |
< 60mA（24Vdc）空载 |
|
输出信号: |
4～20mA，RS485，（Easypro自由协议），可设定长度、角度、速度应用输出 |
|
线性分辨率: |
1/4096FS |
|
连续圈数: |
1~4096圈 |
|
重复精度: |
重复性±2BIT（实际精度与安装精度、轴同心度有关） |
|
EasyPro: |
RS485信号转RS232或转USB连接计算机，可EasyPro智能设定 |
|
信号调整: |
可4mA输出微调，20 mA输出微调；可方向设置；可预设位置，外部置位，例如外部置零 |
|
工作温度: |
-25～80℃ 编程时温度范围：0℃～70℃ |
|
储存温度: |
-40～80℃ |
|
防护等级: |
外壳IP67 转轴IP65 |
|
振动冲击: |
20g，10～2000Hz；100g，6ms |
|
允许转速: |
2400转/分 |
|
连接电缆: |
1米屏蔽电缆径向侧出（其余形式可订货） |
|
外形特征: |
金属外壳，密封双轴承结构 |
