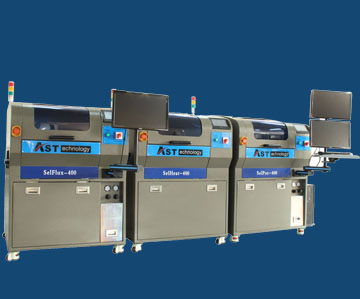

AST选择性波峰焊包括有三个模块：在线选择性喷雾系统SelFlux-400, 在线预热系统SelHeat-400以及在线选择焊锡炉SelPot-400.

每个模组可以单独使用，也相互之间可以通过SMEMA进行在线联机。客户可以通过产品产量的需过进行不同的组合。

客户可以通过产品产量的需过进行不同的组合

AST在线选择性波峰焊组合方案 组合方案
 A Small production/产量低
 B Bigger production/产量略大
 C 高产量/厚层PCB板 D 大规模产量

在线选择性喷雾系统    SelFlux-400   1套 1套 1套
在线预热系统          SelHeat-400   1套 1套
在线选择焊锡炉        SelPot-400    1套（选配助焊剂喷头1套 1套 2 套或更多）

PLC与触摸屏控制机器的温控及联机系统

手持编码器控制3轴运动平台，3轴均采用伺服电机控制，滚珠丝杆与直线导轨驱动，运动平稳无噪音

运输采用高温皮带，两侧运输带分别由2个步进电机同步驱动。喷锡嘴上方安装用红外光，投射在PCB板上指示出焊接点的位置，方

便进行示教程序编制

锡嘴在氮气保护下进行工作，氮气提供有在线加热装置，加热温度可在触摸屏中设定，热氮气在保护PCB焊点的同时先进一步预热焊

点

摄像头实时显示焊接过程SelPot-400
General 总体
Operating power/Max power正常功率/总功率  4KW/6.5KW
Machine dimension 机器尺寸 1000(L)*950(W)*1180(H)
Net weight净重 200KG
Power supply电源 1PH 220V 50HZ
Exhausting required 抽风要求 200M3/h
Robotic Platform 机器人平台
Axes of Motion 运动轴 X, Y, Z
Motion Control 运动控制 Closed Loop Servo 闭环伺服控制
Position Accuracy 定位精度 + / - 0.05 毫米
Frame Type 机架类型 Welded Steel 钢构焊接
Conveyor 运输系统
Inline SMEMA Auto Load Conveyor 在线SMEMA运输方式 Standard 高温皮带在线运输方式
Minimum Board Size 最小板尺寸 50 x 50毫米
Maximum Board Size 最大板尺寸 W400 x L400
Edge Clearance 板边净空 4 毫米
Conveyor motor运输马达 步进电机
Conveyor speed 运输速度 200MM-1800毫米 /Min
Conveyor direction 运输方向 从左到右
Width adjustment调宽方式 软件设定
Solder Management 焊锡部份
Standard Solder Stations 标准锡台 1
Solder Pot Capacity 锡槽容量 15 kgs
Solder Temperature Control 锡料温控 PID
Heat-Up Time 加热时间 20 Minutes
Max Temperature 最高温度 380 C
Solder Pot heater 锡槽功率 3kw
Solder Nozzles 焊锡嘴
MiniWave Nozzles 小型波峰焊锡嘴 直径4毫米  to 30毫米    或定制形状
Nozzle Material 锡嘴材料 Proprietary Alloy  合金钢
Standard w/System 标配锡嘴 Five (5) Nozzles 标配5个
Nitrogen (N2) Inertion Management 氮气管理(选项)
Heated N2 加热氮气 standard equipped 标配
N2 Temp PID Control Range 氮气PID控制 0 - 350 C
N2 Consumption per Nozzle 氮气消耗/锡嘴 1.5m3/H
N2 Purity  |  Oxygen  氮气浓度 O2 < 20 PPM
Software  | Control 软件/控制
Touchscreen/PLC  触摸屏/PLC Yes 标配
Typical Program Time 通常编程时间 10 Minutes
Progra毫米  method 编程方式 新加坡软件技术 手持编码器+PLC （可选为电脑用PCB的图像或GERBER文档编程）
Controlling system 控制系统 触摸屏
AST选择性波峰焊产品特点：
