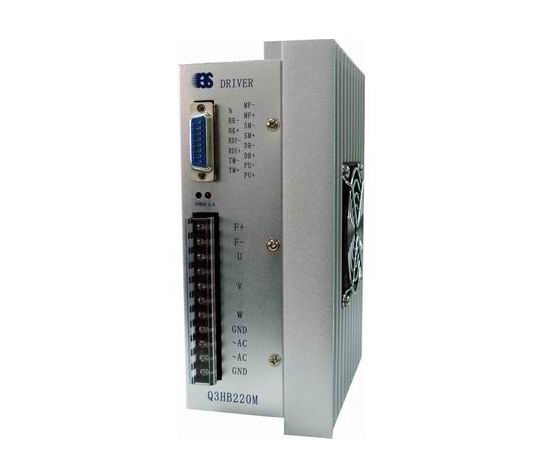

Q3HB220M/步进电机驱动器/步进电机

深圳市白山机电

产品型号:	Q3HB220M
产品价格:	价优
产品品牌:	白山机电

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：成政

所在区域：	广东.深圳
办公地址：	深圳市福田区赛格广场2623
邮　　编：	518000
电　　话：	0755-83681167
移动电话：	13826593065
传　　真：	0755-83681143
电子邮件：	like750@126.com

公司主页：	http://www.bs-motor.cn

详细描述:

Q3HB220M为等角度恒力矩细分型驱动器，驱动电压为AC110V-220V，适配电流在7.0A以下、外径86-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度最高可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

特点

● 高性能、低价格

● 设有16档等角度恒力矩细分，最高分辨率60000步/转

● 最高反应频率可达200Kpps

● 步进脉冲停止超过100ms时，线圈电流自动减到设定值

● 双极恒流斩波方式

● 光电隔离信号输入/输出

● 驱动电流0.6A/相到7.0A/相分16档可调

● 单电源输入，电压范围：AC110V-220V

● 相位记忆功能（注：输入停止超过5秒后，驱动器自动记忆当时电机相位，重新上电或MF信号变为无效时，驱动器自动恢复电机相位）

功能设定示意图

驱动器接线示意图

电流设定

1、STOP/Im为保持状态输出电流设置电位器，可设置为正常输出电流的20％-80％（顺时针增大，逆时针减小）

2、RUN/Im为正常工作输出电流设置开关（详见下表）

R-1

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

Im (A)

0.6

1.1

1.5

2.0

2.5

2.9

3.2

3.6

4.0

4.5

5.0

5.5

5.8

6.3

6.6

7.0

细分设定

Q3HB220M驱动器设有两组细分，每组16档，由16位拨码开关SK1/SK2分别设定。（以SK1细分设定为例），附表如：

SK1

F

E

D

C

B

A

9

8

脉冲数/转

400

500

600

800

1000

1200

2000

3000

SK1

7

6

5

4

3

2

1

0

脉冲数/转

4000

5000

6000

10000

12000

20000

30000

60000

SK2为第二组，与第一组的细分设定相同。

SM细分设定选择信号为低电平时选定由SK1组所选定的细分，高电平时选定由SK2设定的细分，用户可把这两组细分设置成不同的细分数。在高速时用低细分的一组，低速时用高细分的一组。

输入信号波形时序图

<P class=MsoNormal st
