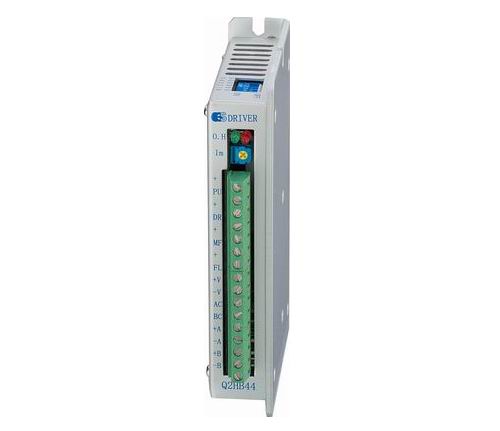

Q2HB44MA(B)为等角度恒力矩细分型驱动器，驱动电压DC12-40V,适配6或8出线、电流在4A以下、外径42-86mm的各种型号的二相混合式步进电机。该驱动器内部采用独特的控制电路，用此电路可以使电机噪音减小，电机运行更平稳，电机的高速性能可提高30％以上，而驱动器的发热可减少50％。广泛运用于雕刻机、激光打标机等分辨率较高的小型数控设备上。
特点
● 高性能、低价格
● 设有12/8档等角度恒力矩细分，最高200细分
● 采用独特的控制电路
● 最高反应频率可达200Kpps
● 步进脉冲停止超过100ms时，电机线圈自动减半
● 双极恒流斩波方式
● 驱动电流从0.5A/相到4A/相连续可调
● 单电源输入，电压范围：DC12-40V
功能设定示意图
驱动器接线示意图
工作电流设定示意图
输入信号波形时序图
！注意
1、 千万不要将电源接反，输入电压不要超过DC40V；
2、 输入控制信号电平为5V，当高于5V时需要接限流电阻；
3、 驱动器温度超过70度时过热指示灯点亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器；
4、 此型号驱动器由于采用特殊的控制电路，故必须使用6出线或8出线电机。
Q2HB44MA细分设定表
|
细分数 |
1 |
2 |
4 |
5 |
8 |
10 |
20 |
25 |
40 |
50 |
100 |
200 |
200 |
200 |
200 |
200 |
|
D0 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
|
D1 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
|
