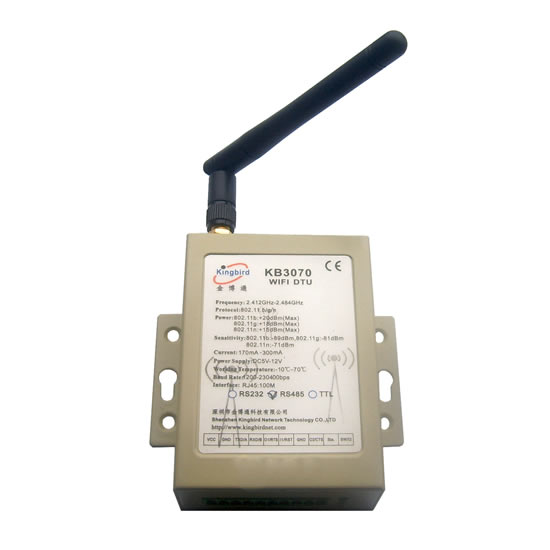

KB3070 Wifi DTU

1.1    简介

KB3070 WIFI DTU（Data Terminal Unit）是采用高可靠性ARM7处理器和WIFI的无线数据传输终端。
基于Wifi数据传输具有高速、传输稳定、可靠等特点，KB3070 WIFI DTU 在无人值守、远程设备监控、远程数据采集、远程抄表等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。
针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。WIFI可连接无线局域网络，进行INTERNET连接、数据传输等应用。而KB3070 WIFI DTU(Data Terminal Unit)数据终端，是专门用于将串口数据通过WIFI无线网络进行传送的WIFI无线设备。
本产品针对电力系统自动化、工业监控、金融、证券等行业部门的应用。

1.2 产品特点

• 标准工业级产品，EMC抗干扰设计，适应环境能力强；
• 自主研发，带有实时操作系统的嵌入式32位ARM7- CPU；
•  内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制；
• 支持多种方式自动组网；
• IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；
• 功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善；
• 支持固定IP与动态域名解析、支持专用APN；

1.3    应用接口和体积

    KB3070提供了内置天线和外置天线选项以适用不同的客户应用。
本产品提供了三个硬件接口
. 一个10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源
. 一个SMA射频接口    接Wifi天线
. 一个RJ45            接网线
. 体积：82mm(L)*59mm(W)*25.2mm(H)
重量：160g(不含天线,数据线)

2  KB3070 WIFI DTU技术参数

2.1 WIFI参数：

标准：802.11.b/g/n
频率范围：2.412GHz～2.484GHz
发射功率：802.11b：+20dBm（Max）
802.11g：+18dBm（Max）
802.11n：+15dBm（Max）
灵敏度：802.11b：-89dBm
802.11g：-81dBm
802.11n：-71dBm
无线网络类型：Station/AP模式
安全机制：WEP/WAP-PSK/WAP2-PSK/WAPI
加密类型：WEP64/WEP128/TKIP/AES
工作模式：透明传输/协议传输
串口命令：AT+命令结构
网络协议：TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
最大TCP连接数：32

2.2 电气参数

工作电压            DC 5V～12V
工作电流：          170mA～300mA

2.3 环境参数

工作温度            -10℃～70℃
存储温度            -40℃～85℃
相对湿度：          20%~ 95%（无凝结）
