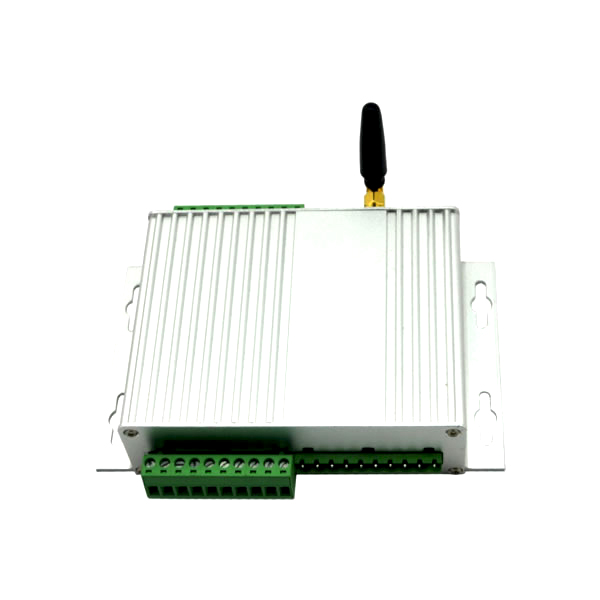

KB3100 GPRS RTU

1.产品介绍

KB3100 GPRS RTU（Remote Terminal Unit）是采用高可靠性处理器和工业级GPRS无线数据传输模块，是嵌入式单片机技术、GPRS无线通信技术和工程测量与控制技术相结合，具有高可靠性、高稳定性、功能强大、应用广泛等特点，集遥测、遥控、无线数传通信于一体的新一代远程控制终端。
KB3100 GPRS RTU 集成了模拟、数字信号采集，继电器控制输出和GPRS无线数据通信于一体，内置Modbus-RTU协议，可直接接入标准变送器输出的模拟信号、电平信号、脉冲信号(定制)、干触点，连接和控制各种Modbus-RTU协议的工业仪器仪表。
本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的数据的远程采集与控制。

2.产品特点

• 5路继电器开关量输出，控制器功率大，最大可控制输出250V/5A的信号；
• 5路模拟量信号采集，4-20mA或0-5V，12位分辨率，速度100KHz；
•  2路开关量输入，输入电平可自定义；
• 2路开关量输出，输出电平可自定义；
• 采用工业级高性能CPU，功耗低，抗干扰能力强；
• 内置Modbus-RTU通讯协议；
• 采集、数传、控制一体化，提升了系统可靠性，成本更低；
• 内嵌看门狗，不死机，掉线自动恢复；
• 配备多种接口资源：模拟量信号采集、开关量输入与输出、脉冲信号采集等；
• IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；
• 既支持远程GPRS/CDMA/SMS远程通讯方式，也支持本地RS232/RS485通讯方式；
• 无线工作模式：短信报警方式或GPRS实时数据传输方式；
• 远程修改短信息内容或GPRS参数；
• 报警信息直接发送至设定的手机；
• 板载工业级通信模块，方便用户选择GSM、GPRS或CDMA方式组网；
• 远程控制功能强大，直接通过监控中心控制现场设备；
• 提供用户设置软件，开放式接口，方便与组态软件或其他控制软件连接；

3.技术参数

供电电压：12V
功耗：<3W
通讯方式：

• 串口RS232：300 ～ 115200bps
• 串口RS485: 300 ～ 115200bps
• GPRS 参数
• 频段：GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz

GPRS Multi-slot Class 12
GPRS Mobile Station Class B

• GPRS编码：CS1 ～ CS4
• 输出功率

Class 4 (2W) at GSM850MHz and EGSM900MHz
Class 1 (1W) at DCS1800MHz and PCS1900MHz

• 灵敏度

<-107 dBm (typ.) at GSM850 MHz <-107 dBm (typ.) at EGSM900 MHz <-107 dBm (typ.) at DCS1800MHz <-107 dBm (typ.) at PCS1900MHz

• 兼容标准AT指令（GSM07.05 and 07.07）
• 支持扩展指令
• 支持SMS、USSD、CSD
• TCP/IP协议
• 透明数据传输
• 支持IP地址或域名数据中心,支持专用APN
• SMS短信

模拟量采集参数：

• 5路模拟量采集
• 采集范围
• 0 ～ 50mV
• 0 ～ 5V
• 4 ～ 20mA
• 转换时间：
• 有滤波：2.16S/8通道；
• 无滤波：0.72S/8通道；

数字量参数：

• 5路继电器开关量输出：250V/5A
• 2路可自定义电平开关量输出
• 2路可自定义电平开关量输入

工作温度范围：-40℃ ～ 80℃

相对湿度：20% ～ 95%(无凝结)
