微型位移传感器/KPZ直线位移传感器 深圳市迈恩传感科技有限公司

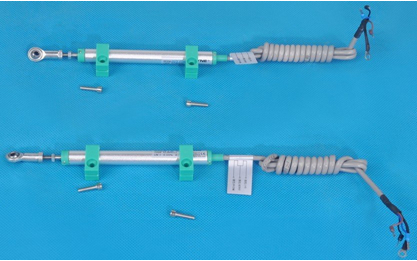

微型位移传感器/KPZ直线位移传感器

产品型号: KPZ
产品价格: 价优
产品品牌: 迈恩

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 徐先生
所在区域: 广东.深圳
办公地址: 深圳市宝安区西乡镇铁岗村益城工业园
邮  编: 518000
电  话: 18126039987
移动电话: 18126039987
传  真: 0755-21634259
电子邮件: xwinb@sina.com
公司主页: http://www.szmane.com

详细描述:
  拉杆电子尺/KPZ直线位移传感器,有效行程25mm~100mm,两端均有2mm缓冲行程,精度0.3%~0.1%FS。外壳表面阳极处理,防腐蚀;内置导电塑料测量单元,无温漂,寿命长;具有自动电气接地功能。密封等级为IP67,有直接出线和五芯插头插座输出两种选择,可以适用在大多数通用场合,特别适用于安装空间狭小的场合;拉杆球头具有0.5mm自动对中功能,允许极限运动速度可达到5m/s。
微型位移传感器/KPZ直线位移传感器参数表
公称行程规格
mm
25
50
75
100
电阻行程(A.E)
mm
25.5
50.5
75.5
101
机械行程(M.T)
mm
30.5
55.5
80.5
106
相对线性精度(FS)
±%
0.3
0.1
电阻值±10%
5
解析度/分辨率
模拟
Infinite无限解析
重复性精度
mm
0.01
最大工作速度
m/s
5
建议输出环电流
μA
1
使用温度环境
-40℃ ~ +120℃
输出信号类型
Vdc
0~100%给定输入电压(随位移变化而比例变化),备注:作为指示用,不能带负载
尺寸A
mm
87
112
137
162
重量(不含配件)
g
52
61
70
79

 直线位移传感器的命名:有人称它为电子尺、比例尺等,有把直线位移传感器表面有个滑块的那种类型叫做滑块位移传感器或者滑块电子尺,有把不用牵引力就能恢得到初始位置的叫做自复位位移传感器或者回弹式位移传感器,把用拉杆来产生动作的叫拉杆位移传感器,把体积小的叫做微型位移传感器,把量程超过2500mm以上的产品叫做大量程位移传感器,把具备本安标准且具有本安认证的产品叫做防爆位移传感器。因直线位移传感器的测量精确度和重复精度都很高(0.03%FS),所以又称它为精密位移传感器。其实所有的这种叫法只是人们根据它的运动方式或其性能特点来命名的,只不过是不同地方的人们的一种习惯叫法而已。从本质上来看它只是位移传感器的一种,也属于接触式位移传感器的一种!这里说的接触式是指直线位移传感器内部的电刷和电位器里面的碳膜直接接触,所以把这种方式的传感器叫做接触式位移传感器。
 直线位移传感器的工作原理:将经过精工修刻好的碳膜PCB板固定在一个金属支架上,将提前设计好大小的电刷固定在高强度的塑胶工件上,让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动,这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数,则在输出图像上越呈现出平滑直线。
 直线位移传感器的输出类型:直线位移传感器的输出大致分为这几种:摸拟量输出型(电压输出型,电流输出型,电阻输出型,脉冲输出型、数字输出型等输出类型。
 直线位移传感器的优点:可以用于精确测量和定位控制,配合显示仪表,也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。
 直线位移传感器的分类:这里说的分类是指生产厂家按直线位移传感器的外部结构特点及运动特点来分类的。本公司的直线位移传感器大致分为:滑块电子尺、自复位位移传感器或回弹式位移传感器、拉杆位移传感器、大量程位移传感器、模拟量位移传感器、数字量位移传感器,行程从5mm---2,500mm不等,具有模拟直流电流(4mA—20mA)、模拟直流电压(0V—5V或0V—10V)和脉冲A、B、Z相数字输出,可满足大行程、高精度,各种信号输出。
 直线位移传感器的功能:把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求。
