拉杆位移传感器/LWH直线位移传感器 深圳市迈恩传感科技有限公司

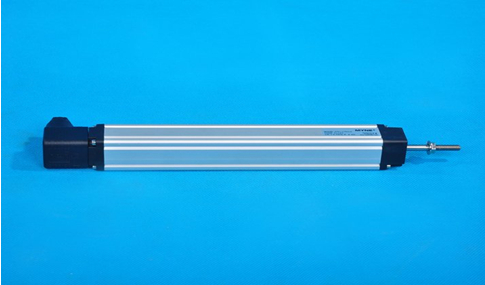

拉杆位移传感器/LWH直线位移传感器

产品型号: LWH
产品价格: 价优
产品品牌: 迈恩

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 徐先生
所在区域: 广东.深圳
办公地址: 深圳市宝安区西乡镇铁岗村益城工业园
邮  编: 518000
电  话: 18126039987
移动电话: 18126039987
传  真: 0755-21634259
电子邮件: xwinb@sina.com
公司主页: http://www.szmane.com

详细描述:
  直线位移传感器的工作原理:将经过精工修刻好的碳膜PCB板固定在一个金属支架上,将提前设计好大小的电刷固定在高强度的塑胶工件上,让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动,这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数,则在输出图像上越呈现出平滑直线。
 直线位移传感器的输出类型:直线位移传感器的输出大致分为这几种:摸拟量输出型(电压输出型,电流输出型,电阻输出型,脉冲输出型、数字输出型等输出类型。
 直线位移传感器的优点:可以用于精确测量和定位控制,配合显示仪表,也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。
 直线位移传感器的分类:这里说的分类是指生产厂家按直线位移传感器的外部结构特点及运动特点来分类的。本公司的直线位移传感器大致分为:滑块电子尺、自复位位移传感器或回弹式位移传感器、拉杆位移传感器、大量程位移传感器、模拟量位移传感器、数字量位移传感器,行程从5mm---2,500mm不等,具有模拟直流电流(4mA—20mA)、模拟直流电压(0V—5V或0V—10V)和脉冲A、B、Z相数字输出,可满足大行程、高精度,各种信号输出。
 直线位移传感器的功能:把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求。

拉杆位移传感器/LWH直线位移传感器参数表(表一)
型号LWH
75
100
125
150
175
200
225
250
275
300
350
400
450
有效行程
(A.E)mm
75
100
125
150
175
200
225
250
275
300
350
400
450
电气行程mm
76
102
127
152
177
203
228
253
278
304
356
406
457
电阻KΩ±10%
3
5
10
阻值公差±%
20
线性度±%
0.1
0.1
0.09
0.08
0.07
0.06
0.06
0.05
0.05
0.05
0.05
0.05
0.05
重复精度mm
0.013
分辨率
无限分辨率
电刷工作电流
<1μA
故障时电刷最大电流
10μA
最大允许供电电压
42V
电压的有效温度系数比
5(典型值)
10ppm/k
绝缘电阻(500VDC,1bar,2s)
>10MΩ
绝缘强度(50Hz,2s,1bar,500VDC)
<100μA
机械行程mm
(尺寸M.T)
83
109
134
160
185
210
236
261
286
312
363
414
465
外壳长度mm
(尺寸A)
139
164
190
215
240
266
291
317
342
368
418
469
519
驱动力

水平方向
<10N
垂直方向
<10N
固定螺钉最大允许转矩
240Ncm
其它长度可根据要求定制



环境参数

温度范围
-30℃....+100℃
振动
5.Hz...2000Hz

Amax=0.75mm

Amax=20g
冲击
50g

11ms
使用寿命
>50X106
工作速度
10m/s max
运行加速度
200(20g)m/s 2max
保护等级
IP54(DIN400 50 / IEC 529)
拉杆位移传感器/LWH直线位移传感器参数表(表二)
型号LWH
500
550
600
650
700
750
800
850
900
950
1000
1150
1250
有效行程
(A.E)mm
500
550
600
650
700
750
800
850
900
950
1000
1150
1250
电气行程mm
508
559
610
661
712
762
813
863
914
964
1015
1158
1259
电阻KΩ±10%
10
20
阻值公差±%
20
线性度±%
0.05
0.05
0.05
0.05
0.04
0.04
0.04
0.04
0.04
0.04
0.04
0.04
0.04
重复精度mm
0.013
分辨率
无限分辨率
电刷工作电流
<1μA
故障时电刷最大电流
10μA
最大允许供电电压
42V
电压的有效温度系数比
5(典型值)
10ppm/k
绝缘电阻(500VDC,1bar,2s)
>10MΩ
绝缘强度(50Hz,2s,1bar,500VDC)
<100μA
机械行程mm
(尺寸M.T)
515
566
617
667
718
769
820
871
922
972
1022


外壳长度mm
(尺寸A)
570
621
671
721
772
822
873
923
974
1024
1075


驱动力

水平方向
<10N
垂直方向
<10N
固定螺钉最大允许转矩
240Ncm
其它长度可根据要求定制



环境参数

温度范围
-30℃....+100℃
振动
5.Hz...2000Hz

Amax=0.75mm

Amax=20g
冲击
50g

11ms
使用寿命
>50X106
工作速度
10m/s max
运行加速度
200(20g)m/s 2max
保护等级
IP54(DIN400 50 / IEC 529)
特性:      使用寿命长-运行次数可达50×106次,线性优异,分辨率高于0.01mm,高运行速度,
            DIN430650标准插头和插座,防护等级IP67。
说明:      外壳 阳极氧化铝,装配 扣压式固定支架,传动装置不锈钢,可旋转轴承 回转滑动轴承,
            电阻元件 导电塑料,电刷组件 贵金属多触电电刷,带弹性阻尼电气连接 DI650标准4极镀银插座。
发货时包含:1个免费插座GDM3009,1个密封垫GDM3-16,2个固定支架和4个螺丝。
