产品介绍：

◆具有全智能、高分断、零飞弧等特点
◆交流额定电流630A-6300A、短路分断能力80kA-120kA
◆具有3极和4极，抽屉式和固定式，可倒进线安装
◆具有多种智能控制器，提供不同功能：智能化功能，显示 功能，整定功能，监控功能，故障记忆功能，可带通信接口，实现遥测、遥调、遥控、遥讯
◆保护特性齐全，整定方便，精度高，具有瞬时，短延时，长延时，单相接地等保护特性

用途及使用范围

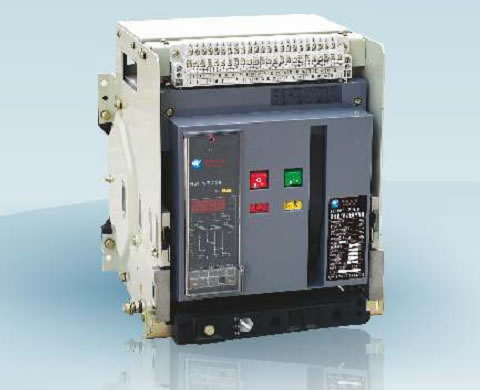

HLW1系列智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压至660V(690V)及以下，额定电流630A～6300 A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“ 四遥”，以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压8000V（不同海拔按标准修正，最高不超过12000V）。该断路器不带智能控制器及
传感器可作隔离器用，标示为 。
路断器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

分类
◇按安装方式分
. 固定 式a
. 抽屉 式b
◇按极数分
. 三极 a
. 四极 b
◇按操作方式分
. 电动 操a作
. 手动 操b作（检修、维护用）
◇脱扣器种类: 能智控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

智能控制器性能
◇智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；
◇具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
◇单相接地保护功能；
◇显示功能：整定电流显示、动作电流显示、各线电压主显示（电压显示应在订货时提出）；
◇报警功能：过载报警；
◇自检功能：过热自检、微机自诊断；
◇试验功能：试验控制器的动作特性。

正常工作条件和安装条件
◇周围空气温度
限 值 不上超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃。安装地点的海拔不超过2000m。
◇大气条件
气 相 对大湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，该月的时平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本公司协商。
◇防护等极：IP30
◇使用类别：B类或A类
◇安装类别
定 工 作额电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路安装类为 Ⅲ 。
◇安装条件
路器应断按本说明书要求安装，断路器的垂直倾斜度不超过5度（矿用断路器的倾斜度不超过15度）。
