简述
     过热蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
        f=St×V/d
        式中：
        f 涡街发生频率（Hz）
        V 旋涡发生体两侧的平均流速（m/s）
        St 斯特哈罗尔系数（常数）
    这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便形成了一系列的交变电信号，经前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
产品名称

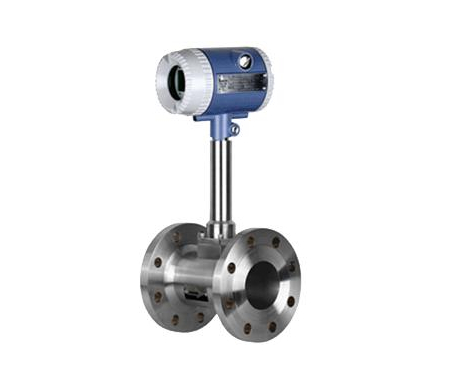

过热蒸汽流量计
仪表口径（mm）
  15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力（Mpa）
  1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
精度等级
  液体：±1%
 气体或蒸汽：±1.5%、±1%
量程比
  1:10；1:15；1:20
传感器材质
  304不锈钢、316（L）不锈钢等
使用条件
  介质温度：-40℃～+250℃、-40℃～+320℃
 环境温度：-20℃～+60℃
 相对湿度：5%～95%
 大气压力：86Kpa～106 Kpa
信号输出功能
  脉冲信号、4～20mA信号
通讯输出功能
  RS485通讯输出、HART协议等
工作电源
  外电源：34VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等
 内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作
信号线接口
  基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级
  ExiaIICT5或ExdIIBT6
防护等级
  IP65或更高（可订制）
