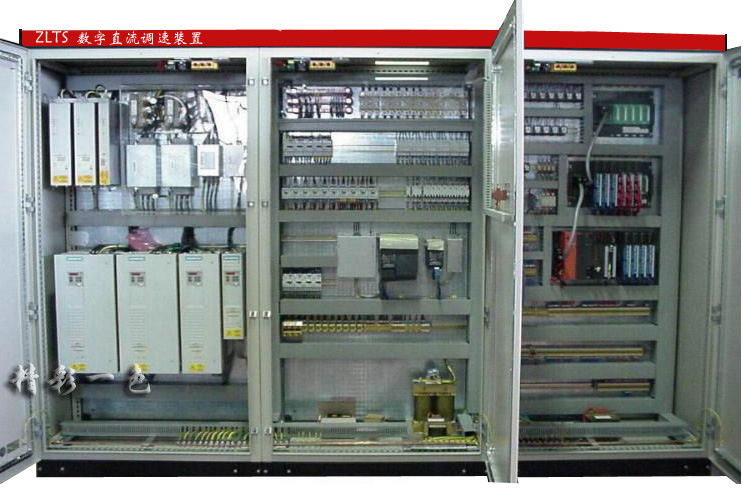

一、概述
ZLTS系列数字直流（可逆/不可逆）调速装置核心控制单元采用英国欧陆590系列、西门子6RA70系列等全数字直流调速装置，系统用于可调速直流电机电枢和励磁供电，可自动调节电机在额定转速以下恒转矩运行和额定转速以上恒功率运行。控制系统分可逆和不可逆两种，不可逆控制系统使用在只需控制电机朝一个方向旋转或不需要频繁起动电机正反转的场合，可逆控制系统使用在要求控制电机快速正反转或快速制动、停车及频繁往复运动、势能转化等需要四象限运行的生产机械上，并可使用电机获得最佳的动态响应和稳态精度。调速柜具有过流、过载、失磁、缺相等故障提示和保护措施，保证了系统在设定范围内的正常运行。
二、型号说明
ZLTS—400V—300A—S/O
西门子6RM70系统/欧陆590系统
额定电流15-800A（可扩展至3700A）
输入电压：400V/575V/690V/830V
产品序号
三、性能参数
调速系统核心控制单元硬件结构紧凑，软件功能丰富，系统具有转速、电流双闭环PID调节和参数在线自整定，电流环采样时间小于3.3ms,装置转矩反向时无环流时间出厂设定为1ms，使电流环对冲击性负载具有优越的动态性能，电流环自适应功能保证了系统即使在负载变化较大时，也能获得平稳的速度响应。
调速比：优于100:1;
稳定精度：测速发电机反馈优于0.1%,光电编码器反馈优于0.01%;
功能模块及编程：系统可以通过功能块的自由、灵活组态实现各种功能，将控制器接口和计算机的串行口相连，实现组态的下载和上传；
过载能力：150%额定负载不大于2分钟，200%额定负载不大于10秒；
保护功能：可控硅触发失败、瞬时过流、反时限过流、失磁、速度反馈丢失、堵转等十余种保护功能。
四、主要特点
单象限，四象限可选
励磁可控
完善的通讯功能，Profibus，Simolink
高精度工艺控制功能，卷曲，张力，同步，定位
完善的保护功能，过压，欠压，过流
简易便捷的参数设定及监控，Drive Monitor
五、主要规格、指标
|
输入交流电压 |
3AC |
400V/575V/690V/830V |
|
输出直流电压 |
400V或220V（附加变压器） |
|
|
输出直流电流 |
30A-190A，250A-800A |
|
|
配备的直流调速
装置，调速范围 |
1∶100 |
6RM70系统/590系统 |
|
配备的直流调速
装置，稳速精度 |
额定转速时为±0.2% |
RM70系统/590系统 |
|
控制柜防护等级 |
IP54 |
|
|
外形尺寸（mm） |
600*600*2000 |
适用于30A-90A |
|
600*900*2000 |
适用于250A-800A |
订货须知
订货时请提供下列资料
u 电动机型号、额定功率、额定电流、额定电压、额定转速、励磁电流
u 电动机拖动负载类型
u 主回路方案图
u 设备主回路进出线方式
u 设备使用在特殊环境条件时应在定货时提出
u 若用户有其他要求，请与我公司联系 |
