变频电机综合试验系统是我公司针对变频变压调速电动机制造厂家以及修理厂家而开发的成套试验设备。试验系统由变频电源、动力开关屏柜、信号传感装置与功率测量设备、自动化试验软件和控制操作台及变频电机试验软件系统、数据库系统等部分组成。型式试验中的负载设备可依据用户要求选用同型号交流变频电机、交流电力测功机等多种设备，满足不同电机的型式试验需要。

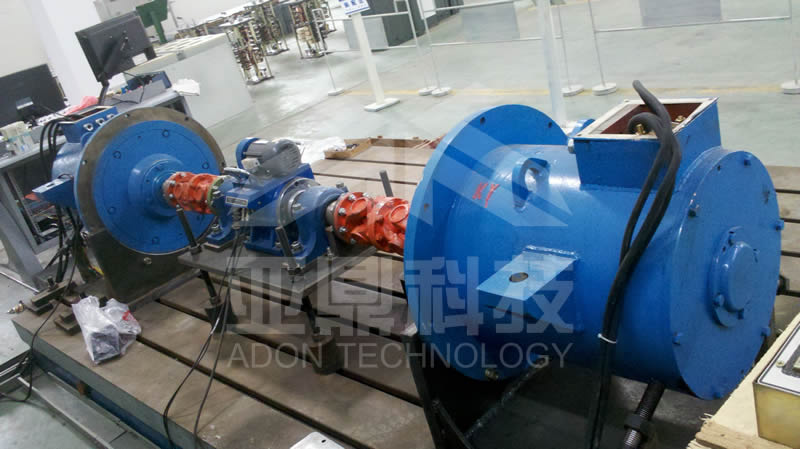

可用回馈法进行电机负载试验，节能、环保，为用户降低了试验成本。被试电机负载试验、温升试验由两台变频电源分别驱动被试电机和陪试电机。被试电机和陪试电机通过连轴器连接，陪试电机作为被试电机的负载运行。在两台电机不联轴的情况下，由单台变频电源供电，可完成空载、超速、堵转等试验。

电源的并联和扩容功能：试验系统使用的两台变频电源系统可以并联运行，单机容量提高一倍，为等效负载法（叠频）试验和其他单电源运行的试验项目提供更大的试验容量；在试验系统需要扩容时，只需要增加变频电源的容量（并联新的变频电源）便可完成系统扩容升级。

采用微机测量，测量柜配置电压、电流、温度等高精度传感器，中间环节采用信号调理模块进行闭环或开环控制，使用国际知名品牌的高精度功率分析仪测量各电参数，由计算机完成信号采集和计算任务。手动操作和自动操作方式并存。采用西门子PLC进行联锁控制，联锁程序可根据用户的要求自由编辑、修改，控制系统性能稳定、系统可扩展性好。

试验数据处理。试验结果自动保存在本机工控机内，并为客户系统服务器提供数据接口。设计有试验报告自动生成功能并提供输出打印功能。试验系统可联机集成电机出厂试验和型式试验所有的试验项目；可根据用户要求绘制特殊参数曲线。
