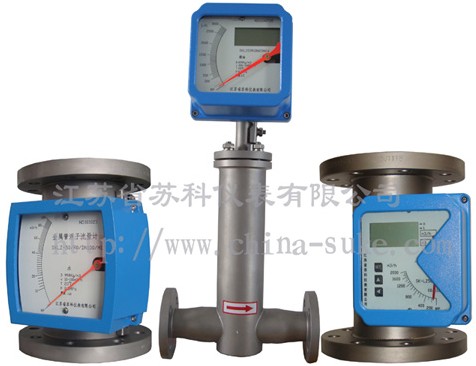

SKLZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点。具有耐高温、耐高压的金属转子流量计有普通型和防腐蚀型。以上两种类型均分为现场指示型（SKLZZ-）和电远传型（SKLZD-）、普通型流量传感器、仪表材料为（1Cr18Ni9Ti）、防腐型为（1Cr18Ni9Ti）内衬PTEF。
　　如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。
主要技术参数
（1）基本
测量范围：水（20℃） 2.5-150000L/h
　　　　　空气（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作压力：≤6.4MPa
工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）
环境温度：-20 ～ 80℃
介质粘度：DN15≤5mPa.S
　　　　　 DN25 ～ DN150≤250mPa.S
管体材质：1Cr18Ni9Ti,316L,内衬PTEF等
过程连接：法兰，或按用户提供
蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供

（2）远传装置
①SK5W1-1角位移变送器
基本误差：1.5%F.S
输出信号：4 ～ 20mA
负载阻抗：350Ω
电源电压：24VDC
环境温度：-30 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT4

通经（mm）	流量范围			压力损失kPa
	水L/h*		空气M3/h*	水	空气
	常规型	防腐型	常规型，防腐型	水	空气
15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
40	500～5000	---	12～120	10.8	9.8
40	600～6000	----	16～160	12.6	16.5
50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
80	2500～25000	1600～16000	60～600	8.1	12.9
80	4000～40000	2500～25000	80～800	9.5	18.5
100	6300～63000	4000～40000	100～1000	15.0	19.2
150	20000～100000	---	600～3000	19.2	20.3

选型

代号	测量管结构
SK-LZ50	下进上出
SK-LZ51	下进上横出
SK-LZ52	下横进上横出
SK-LZ53R	右进左出
SK-LZ53L	左进右出
	代号	接液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	R2	316L
	RP	PTFE
	T1	钛合金
		代号	管道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附加结构
			无
			T	夹套型
			Z	阻尼型
			G	高温型
			Y	高压型
				代号	指示器形式代码组合
				M1	就地指示器，机械指示瞬时流量
				M2	供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供电型，无机械指示，液晶显示瞬时/累积流量
					代码	供电方式
					无	只限M1指示器
					A	220VAC，4－20mA输出
					B	电池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防爆标志
						l	本安iaCT5方型壳体
						d	隔爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输出
							K1	上限报警或一路脉冲输出
							K2	下限报警或一路脉冲输出
							K3	上、下限报警或双路脉冲输出
