产品描述


♦   支持Intel LGA1155 Socket Core i7/i5/i3/Pentium Processor

♦   采用Intel H61 高速芯片组

♦   支持1 条DDRIII DIMM 内存条，最大支持8GB

♦   提供VGA、DVI 接口显示输出，支持同步/异步显示

♦   6 个RS232 接口,支持带电功能（其中COM1 支持RS485/422 模式）

♦   支持1 个PCI-E 16x 插槽，1 个Mini-PCIE 插槽

♦   2 个SATAⅢ硬盘接口,传输速度可高达600MB/s

♦   集成Realtek ALC662 6 声道高保真音频

♦   Mini ITX Form Factor(17cmx17cm)

CPU

支持LGA1155 Intel Core i7/i5/i3 Sandy Bridge处理器

芯片组

采用Intel H61 高速芯片组

显卡

集成Intel HD图形控制器，支持VGA/DVI同步/异步显示

内存

1* DDRIII DIMM插槽，支持1066/1333/800MHz内存,最大支持8GB

扩充插槽

1* PCI-E 16x 插槽

存储功能

2* SATAIII硬盘接口,传输速度可高达600MB/s

1* Mini-PCIE插槽，支持SSD硬盘

音频功能

板载Realtek ALC662 6声道高保真音频，支持MIC Line-out

网络功能

2* Realtek RTL8111E千兆网卡芯片，支持网络唤醒

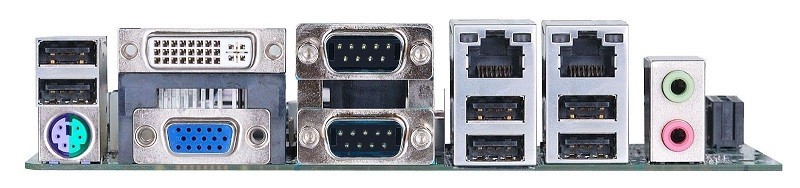

背板I/O接口

1* PS/2键盘鼠标接口

6* USB 2.0接口

2* RJ-45网络接口

1* 双层标准音频接口（支持MIC、Line out）

1* DVI接口

2* RS232串口，支持带电功能，其中COM1支持RS422/485模式

1* VGA接口

内置I/O接口

3* USB 2.0接口

4* RS232串口，支持带电功能

1* AUDIO插针（前置音频接头2*5pin）

1* TX-RXCOM RS422/485接口

1* GPIO接口（支持4路GPIO）

1* CPUFAN和 2* SYSFAN接口

1* JVGA接口(2*5pin) JVGA与VGA接口两者不能同时连接使用

1* FP1（2*5pin前面板功能按钮和指示灯接口）

BIOS

32MB SMT Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

电源类型

20pin ATX电源

工作温度

-10℃～60℃

工作湿度

0-95%相对湿度,无冷凝

产品尺寸

170mm x 170mm

应用行业

ATM, 自动化, 医疗设备, 安全领域, 网络, POS, General Application,游戏机, 运输行业
