BW系列热保护器是由碟形高灵敏双金属元件、动触点、静触片、固定板、外壳和耐温导线组成。
工作时双金属元件处于自由状态，动触头与静触片闭合，电路导通。当使用电器因故发热，
温度上升到该产品额定动作温度时，双金属元件受热产生内应力而迅速动作，推开动触头，
使触点断开，切断电源，电器停止工作，从而起到热保护作用。当被保护电器的温度下降到该产
品的额定复位温度时，双金属元件恢复到初如状态动触点闭合，电器恢复工作。该产品具有电阻小、
感温快、动作迅速、安全可靠、体积小等优点。

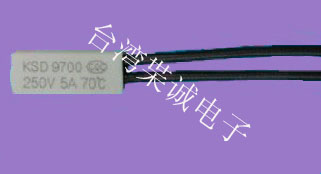

KSD9700热保护器应用范围
该产品应用于洗衣机电机、空调、风扇电机、干洗机电机、变压器、电子镇流器、电动工具、微波炉电机、
抽油烟机电机、电子元件、电池组、电热电器等
产品尺寸 L（mm)  W(mm) H(mm) 导线为AWG22#硅胶线和电子辐照线，特殊要求可定做！
金属外壳（大） 20 7.4 3.8
塑料外壳(大) 20 8 4.2
金属外壳（小） 15 5.9 3.05
塑料外壳（小） 15 6.2 3.3
常用温度规格

动作温度  复位温度 动作温度 复位温度
45±5℃   25-38℃  110±5℃ 75±15℃
50±5℃   30-45℃ 115±5℃        75±15℃
55±5℃   40±10℃ 120±5℃ 80±15℃
60±5℃   40±10℃      125±5℃ 85±15℃
65±5℃   45±10℃      130±5℃ 85±15℃
70±5℃   45±10℃ 135±5℃ 90±15℃
75±5℃   50±10℃ 140±5℃ 95±15℃
80±5℃   55±15℃ 145±5℃ 95±15℃
85±5℃   55±15℃ 150±5℃ 100±15℃
90±5℃   60±15℃ 155±5℃ 115±15℃
95±5℃   65±15℃ 160±5℃ 120±15℃
100±5℃  65±15℃ 特殊规格，可根据消费者要求制定
105±5℃  70±15℃
复位温度说明：
1.当动作温度在75℃以下时，复位温度为动作温度减20℃±15℃
2.当动作温度在75℃-100℃时，复位温度为动作温度减30℃±15℃
3.当动作温度在100℃以上时，复位温度为动作温度减40℃±15℃
技术参数
额定电压 AC250V DC12-72V 耐震能力 10-60Hz 100//S2
额定电流 5A 高压绝缘 2KV
机械寿命 >5000次 引线长度 70mm或根据客户要求
接触电阻 ≤50mΩ（不含引线电阻） 绝缘套长度 22/30mm
绝缘电阻 ≥100MΩ 接触种类 通常关闭/通常打开
使用说明：
该热保护器适用于机电，镇流器等各类电工，电子设备和家用电器及部件的过热保护，
防止部件在故障情况下发生危险超温，从而避免意外事故的发生。该热保护器为密封式结构，
在较为恶劣的环境下可保持正常工作：当外壳为金属壳时，其金属外壳在通电状态下为带电体，
安装时请务必使用本厂配备的高温绝缘护套。选用热保护器时应注意选择适合其工作电压和工作电路的规格。
热保护器的安装应注意引线接入良好，防止虚接产生发热而影响热保护器的正常工作
