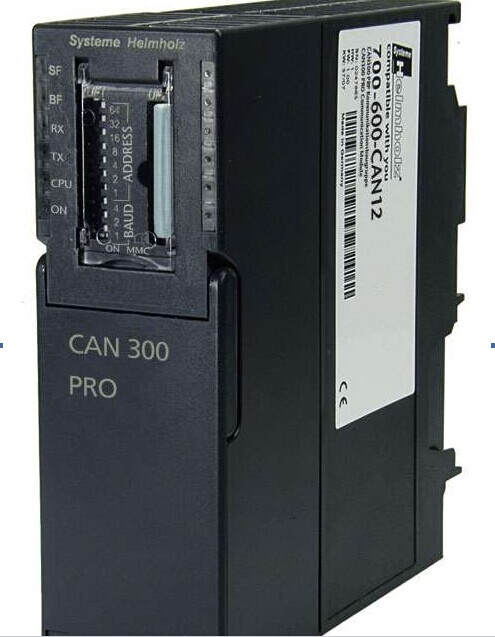

CAN 300 PRO通讯模块还可以发送和接收CAN框架协议在第二层操作模式。在可编程控制器S7-300中，CANopen® Master运行模式下，所有CANopen® Slave的数据可以作为一个过程图像处理。同样其作为一个CANopen®. Slave来应用也是可以的。

应用实例提供了包括带电机控制的CANopen®的标准应用，也可提供SAE J1939协议的数据处理块。CAN 300 PRO通讯模块包含16个可自由设置的计时器，每个计时器可以触发一个可自由编程的CAN报文。这样一来，使用CAN 300 PRO通讯模块可以很容易在共同使用驱动器和伺服系统中实现同步协议。

CAN 300 PRO通讯模块上设置的DIP开关可以设置波特率以及方便调试站点地址，一个可选择的MMC微型存储卡用来存储项目程序，以便进行参数化或在维修时模块可以快速更换。6个LED指示灯显示模块的运行状态。一个USB接口用于诊断和参数化。CAN 300 PRO通讯模块可在-25℃至+60℃环境温度下正常工作。

德国Helmholz系统有限公司同时提供CAN模块参数化工具软件CANParam。



6个LED灯显示系统运行状态：

“SF”系统错误指示灯（橙色）：表示一个项目错误或存储卡出错（损坏或太小）；误指示灯（红色）：表示CAN总线错误。如：计数器不为零，CAN状态不是“OK”或一个CAN FIFO发生溢出等；“RX”信号接受指示灯（绿色）：表示正在接收CAN框架信号（帧）；“CPU”PLC内运行指示灯（橙色）：：表示正在发送CAN框架信号（帧）；

“CPU”PLC内运行指示灯（橙色）：表示CAN框架信号或指令在背板总线传输

（S7-300的CPU和CAN 300 PRO模块之间）；

“ON”供电运行指示灯（绿色）：表示模块正常供电和操作系统正在运行。

在CANopen® Master模式下，一个闪烁的LED指示灯表示master不是在“运行”模式。

       第二层运行模式

       支持CAN 2.0A（11位）和CAN 2.0B（29位）

       支持CANopen® Master、CANopen®. Slave

       DIP开关可以设置波特率以及方便调试站点地址

       可选MMC微存储卡存储项目

       USB接口

       CAN总线诊断
