主要特性

》RS485数据提供数据碰撞保护控制DCPC功能

》波特率自适应

》LED指示电源和信号状态

》最多32节点

》RS232端口保护：15KV ESD

》RS485 三组集线功能

》RS485 端口防浪涌保护，防雷600W保护

》RS232和RS485双向转换

》两种电源输入功能

》9-30V DC

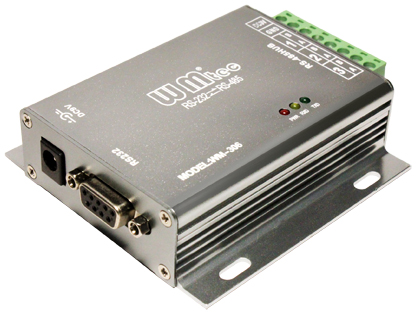

WM-306是通用RS232到RS485双向转换器，专门为需要扩展RS232传输距离而设计的接口转换器，具备多项WMTEC自主创新的技术。包括内置数据防碰撞保护控制；电源及信号指示灯；瞬间电压抑制TVS保护；为了适应RS485多总线布线的特点，在RS485接口端，扩展了三组接线方式，使来自多个方向的总线能良好的接触，避免总线的缠绕。转换器主要物理接口和数据线采用全线全铜材质，能保证通信的稳定性，以及采用具有防氧化的铝制外壳，可以屏蔽外来干扰和具有良好的散热性。



1、通信：

RS232信号：TX RX  GND  (DTR  DSR  CTS  DCD 可定制) ___DB9孔

RS485信号：1组A  B 、 2组A  B 、 3组A  B

___带螺丝接线端子

支持终端数：支持每组可连接10个RS485节点，;理论值三组共32节点

传输距离:理论值1.2km

RS485数据防碰撞保护控制：DCPC

串口保护：RS232端15KV ESD，RS485端瞬间电压抑制TVS

工作温度：0-55℃

存储温度：-20-75℃

工作湿度：5-95%RH

工作电源：9-30 VDC 300Ma

过流保护：当两路信号短路时，会起到保护作用，但不能长期短路

电源功耗：180Ma@9V

尺寸（W×D×H）:102*64*25

外壳：喷砂镀锌，防氧化铝型材

重量：250g

通过认证：CE FCC

保修：1期年
