一、概述
WM-101转换器兼容RS-232、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-485信号，内置快速的瞬态电压抑制保护器TVS；无需外接电源，内部采用独特的“RS-232电荷泵”驱动整个电路工作；电路带有零延时自动收发转换装置，防碰撞的I/O电路自动控制数据流方向，从而保证了在RS-232方式下编写的程序无需更改，便可在RS-485方式下安全运行，完全确保适合现有的操作软件和接口硬件。
二、性能参数
1、接口特性：接口兼容EIA/TIA的RS-232C、RS485标准
2、电气接口：RS-232端DB9孔型连接器，RS-485端DB9针型连接器，配接线柱
3、工作方式：异步半双工差分传输
4、传输介质：双绞线（线径大于或等于0.5MM）或屏蔽线
5、传输速率：300-115.2KBPS
6、外形尺寸：64mmX33mmX17mm
7、使用环境：-20℃ 到 70℃，相对湿度为5%到95%
8、传输距离：小于1,200米（RS-485端） 15米（RS-232端）之内
9、保护等级：RS-485接口每线600W的雷击浪涌保护
10、两种通信方式：点到点/两线半双工和点到多点/两线半双工
注：为了防止信号的反射和干扰，需在线路的终端接一个匹配电阻（参数为120欧姆1/4W），具体视情况而定。
三、连接器和信号：
RS-232C 引脚标准
|
DB9 Female(PIN) |
RS-232C接口信号 |
|
1 |
保护地 |
|
2 |
接收数据SIN (RXD) |
|
3 |
发送数据SOUT (TXD) |
|
4 |
数据终端准备DTR |
|
5 |
信号地 GND |
|
6 |
数据装置准备DSR |
|
7 |
请求发送RTS |
|
8 |
清除发送CTS |
|
9 |
响铃指示RI |
RS-485输出信号及接线端子引脚分配
|
DB9 Male(PIN) |
输出信号 |
RS-485半双工接线 |
|
1 |
T/R+ |
RS-485 (A+) |
|
2 |
T/R- |
RS-485 (B-) |
|
3 |
RXD+ |
RS422 + |
|
4 |
RXD- |
RS422 - |
|
5 |
GND |
地线 |
四、硬件安装及使用

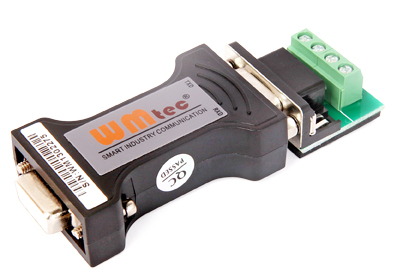

本产品外形采用DB9M/DB9F通用转接插头，输出接口配有普通接线柱,可使用双绞线或屏蔽线，连接、拆卸非常方便。T/R+、T/R-代表收发Ａ+、Ｂ-， GND 代表公共地线。 RS-485半双工模式接线时将T/R+（发/收+）接对方的A+、T/R-，（发/收-）接对方的B-。 |
