一、产品描述

订货号：6GK52042BB102AA3

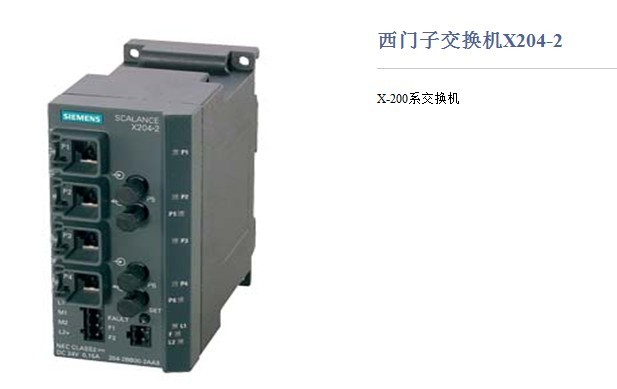

    型号：SCALANCE X204-2，网管型交换机，带有4 个10/100Mbit/s RJ45接口，2个100Mbit/s 多模光纤接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。
    传输速率：10/100Mbit/s
    电气接口：4 x RJ45接口(10/100 Mbit/s; TP)
    光学接口：2 x BFOC ports（100Mbit/s，Multimode FOC）
    电源连接：1 x 4针端子排
    信号触发连接：1 x 2针端子排
    交换媒介插槽：C-PLUG
    电源电压：2 x 24 V DC (18 V to 32 V)
    电流消耗：215 mA
    功率：5.16 W

二、产品特点
    网络范围参数/双绞线缆长度：
    0-100米：带有工业快速连接RJ45插头的工业标准电缆
    用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
    0- 85米：带有工业快速连接RJ45插头的船用/拖缆
    用0-75米船用/拖缆连接的RJ45接口的操作+10米双绞线
    0-3000米：采用62.5/125μm或50/125μm多模玻璃光纤；
    ≤1.0dB/km 1300nm波长，≥600MHz×km
    0-26000米：—
    工作温度：-40°C至 +70°C
    运输/存储温度：-40°C 至 +80°C
    工作湿度：<95%，无凝结
    尺寸：60 x 125 x 124 mm
    重量：780 g
    安装方式：标准导轨安装，S7-300导轨，壁板安装
    防护等级：IP 30
    认证：
    噪声辐射 EN 61000-6-4 Class A
    抗干扰性 EN 61000-6-2
    CuL Listing UL 60950-1, CSA C22.2 No. 60950-1
    FM FM 3611
    ATEX Zone 2 EN 50021
    C-Tick AS/NZS 2064 (Class A)
    CE EN 61000-6-2, EN 61000-6-4
    船级社认证：
    英国劳氏船级社
    挪威船级社
    德国劳氏船级社
    日本海事协会
    法国船级社
    平均无故障时间：109.30年
    组环能力：有
    冗余管理器功能：有
    TP端口注意事项：可将 TP 线或 TP-XP 线（最大长度为 10 m）连接至 RJ-45 TP 端口；使用 IE FC 电缆和 IE FC RJ-45 Plug 180 时，两个设备之间允许的电缆总长度最大为 100 m（取决于电缆类型）SCALANCE X204-2 是即插即用的设备，无需进行调试设置。
