一、产品描述

订货号：6GK5104-2BB00-2AA3

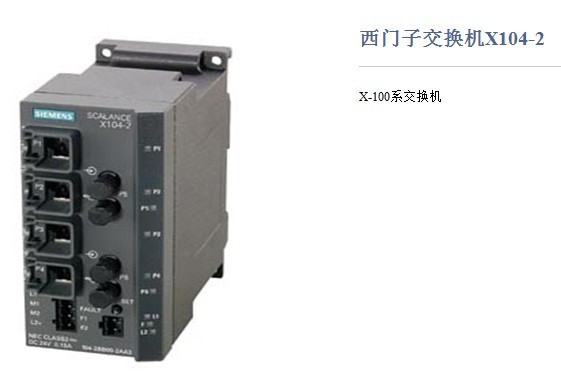

型 号：SCALANCE X104-2,非网管型工业以太网交换机4×10/100Mbit/s RJ45端口,2×100Mbit/s多模接口，LED诊断，故障信号显示，设置连接按钮，冗余电源输入。电子手册光盘

传输速率：10/100Mbit/s

接口类型

电 气: 4×RJ45接口(10/100Mbit/s;TP)

光 学：2×BFOC接口(100Mbit/s)

电源连接：1×4针端子排

信号触发连接：1×2针端子排

电源电压：2×24V DC(18V to 32V)

电流消耗：175mA

功 率：4.2 W

二、产品特点

网络范围参数/双绞线缆长度：

0-100米：带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线

0- 85米：带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的操作+10米双绞线

0- 55米：带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线

0-3000米：采用62.5/125μm或50/125μm多模玻璃光纤;

≤1.0dB/km 1300nm波长;≥600MHz×km

工作环境条件

工作温度：-10°C至+60°C

运输/存储温度：-40°C至+80°C

工作湿度：<95%，无凝结

机械结构

尺寸(W×H×D)mm:60×125×124

重 量：780g

安装方式：标准导轨安装,S7-300导轨，壁板安装

防护等级：IP30

认 证

噪声辐射：EN 61000-6-4 Class A

抗干扰性：EN 61000-6-2

CuL listing: UL 60950-1,CSA C22.2 NO.60950-1

VL 1604 and 2279

FM : FM 3611

ATEX Zone 2: EN 50021

C-Tick : AS/NZS 2064 (Class A)

CE : EN 61000-6-2,EN 61000-6-4

船级社认证

美国船艇协会

英国劳氏船级社

挪威船级社

德国劳氏船级社

日本海事协会

平均无故障时间：134.87年
