采用高性能的ARM Cortex-M3 32位的RISC内核，配合最大256M大容量的FLASH闪存芯片存贮历史数据，辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、兼容性卓越、操作简单、界面友好，可同时实现4路信号采集、记录、显示和2路报警，还可以实现仪表现场总线的通讯、控制功能。

技术参数

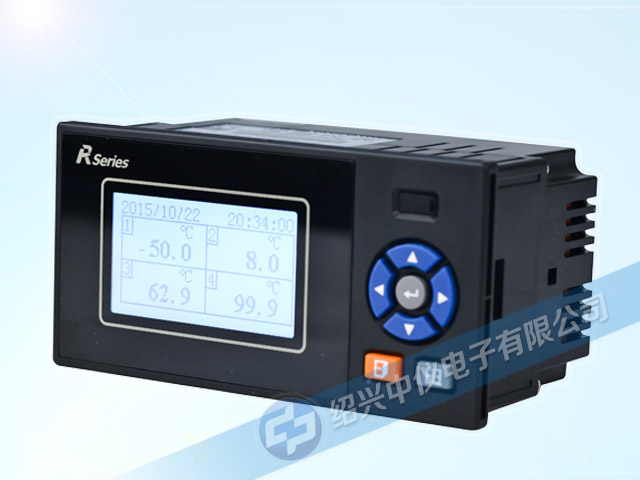

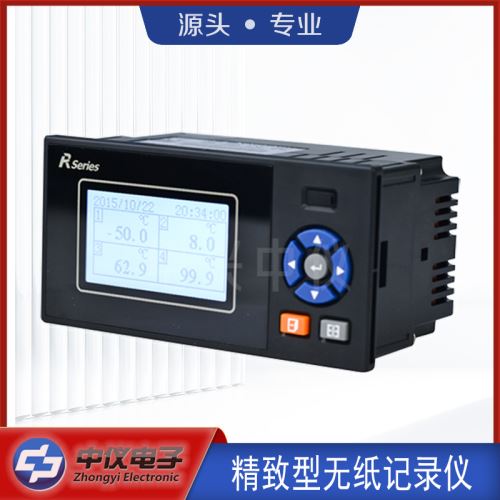

本公司生产的此款ZYW204RE温度无纸记录仪性能优越，物美价廉。

显示

屏幕：128*64点阵白屏液晶显示器（LCD）。

精度：实时显示：±0.2% F.S.、追忆精度：±0.2% F.S.（热电偶应去掉冷端误差）。

处理器

四通道温度无纸记录仪采用高性能的ARM Cortex-M3 32位的RISC内核。

输入功能

输入规格：最大支持4路万能模拟量输入

电压输入：0-5V、1-5V、0-20mV、0-100mV

电流输入：0-10mA、4-20mA、0-20mA

电阻输入：Res（0~400Ω）

热电阻：PT100、Cu50、G53、Cu100、BA1、BA2

热电偶：S、B、K、T、R、E、N、J

辐射高温计：F1、F2

钨铼：WRe3-25、WRe5-26

注意：其它输入信号（如0-10V）或分度号（如PT1000）需在订货时注明。

误差精度：热电偶冷端补偿误差：±2℃

时钟误差：±2 秒/天

输出功能

配电输出：支持1路给变送器集中配电+24VDC，配电＜60mA。

变送输出：最多支持2路通道的4-20mA标准电流变送输出，负载能力500Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输。

继电器报警输出：最多支持4路继电器报警输出，触点容量3A@250VAC、3A@30VDC，可组态上上限、上限、下限、下下限报警。

通讯功能

通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议，波特率--（1200、4800、9600、19200、38400、57600）

打印接口：RS232C直接连接微型打印机，波特率1200

供电电源

常规供电为AC220V/50Hz交流电源；可支持24VDC（22VDC-32VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电。

注意：直流供电需在订货时向绍兴中仪电子有限公司业务员说明。

工作环境

环境温度：0～50℃（避免日光直晒）。

环境湿度：0～85%R.H（无凝结），禁止在易燃、腐蚀性环境下工作。

海拔高度：<2000米。

仪表净重

净重：≤1.0Kg。

记录仪选型

选型说明：

1、常规产品不开放开关量输入，如有需求可定制。

2、整机功耗≤10W。

3、标配1路24VDC馈电≤60mA。

4、标配USB接口，可备份数据。
