SM100-C是由嘉兴市松茂电子有限公司根据工业标准自主研发生产的HART智能转换器，它能够与任何厂家的HART仪表进行通讯，如罗斯蒙特、E+H、西门子、科隆、横河、川仪等。同时它的外形采用一体化设计，便于安装与携带；采用标准USB接口、串口总线供电，让用户在使用时方便快捷。

   由于SM100-C智能转换器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了质量保证。

1.产品性能
● 支持的操作系统Windows XP、Windows7、Windows10、Win98、MacOS、Linux。
● 完全兼容USB V1.1和USB CDC V1.1规范。
● 完全兼容USB V2.0和USB CDC V2.0规范。
● USB总线供电（非隔离电缆），DC 5V  DC 30mA。
● 全透明数据转换。
● 兼容任何HART协议。

2.产品特点
● 内置隔离DC24V输出，给二线制仪表供电及通讯，最大化减少接线。
● HART信号采用隔离变压器方式传送。
● 内置高精度环路250Ω电阻，通讯测试时，不需另加电阻。
● 带转换开关，可进行有无WIFI的转换
● 面板带有指示灯，转换器工作状态一目了然。

3.主要参数
● 物理尺寸：长70 mm × 宽50 mm × 高20mm。
● 工作环境温度：-20℃～+80℃。
● 相对湿度：10% ～ 80%。

4.接线图

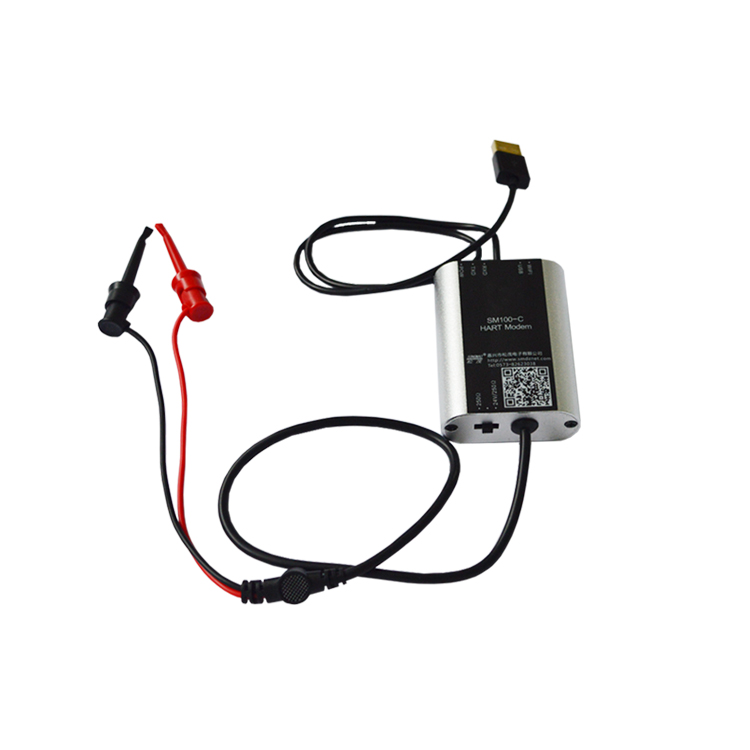

● 通讯线：黑色USB线（48cm），用于SM100-C与PC通讯，同时通过该线给SM100-C供电。
● 测试线：红黑两根线（50cm），用于SM100-C与HART仪表连接。
● 串口转换开关：USB或WIFI两种串口转换模式

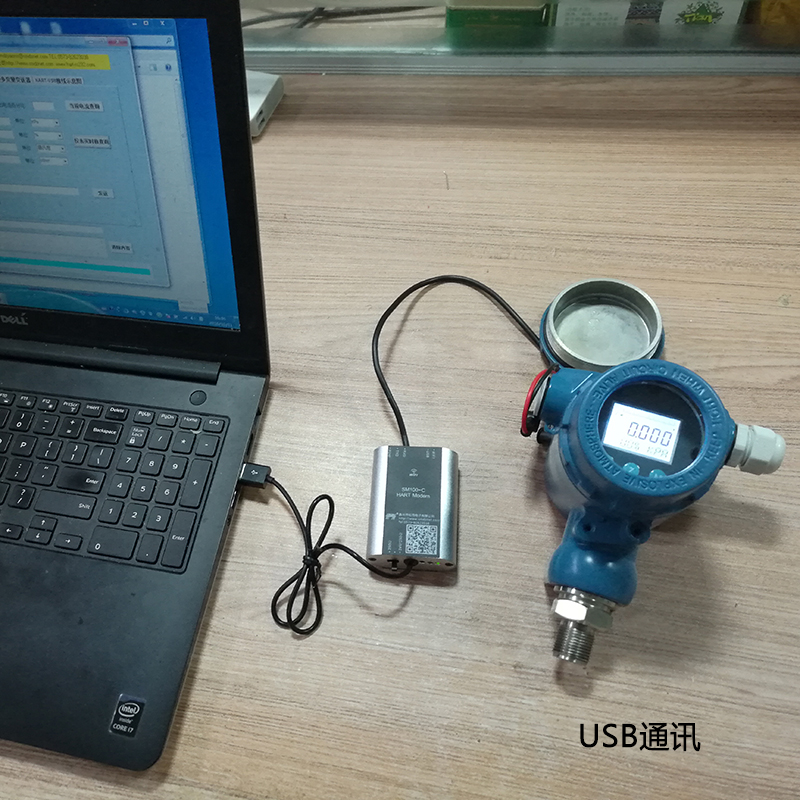

拨到“USB”则通过通讯线与PC通讯，通讯线连接到PC上；
拨到“WIFI”则通过虚拟串口与PC通讯，通讯线连接到充电器上。

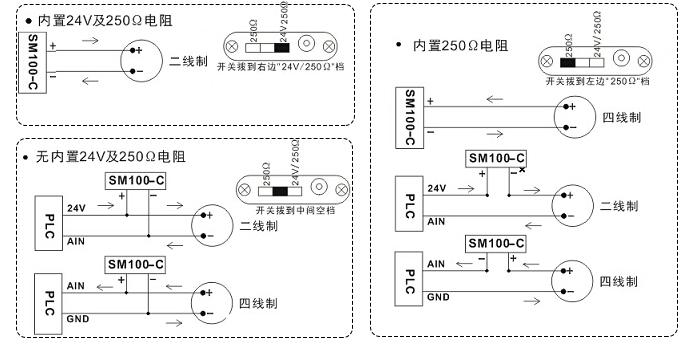

● HART转换开关：250Ω、无、24V/250Ω三种HART转换模式
拨到“250Ω”则为内置250Ω电阻的工作状态；
拨到“无”则为无内置24V及250Ω电阻的工作状态；
拨到“24V/250Ω”则为内置24V及250Ω电阻的工作状态。

客户根据实际情况，将转换开关拨到相应的位置，然后连接线路。

多种接线方式：

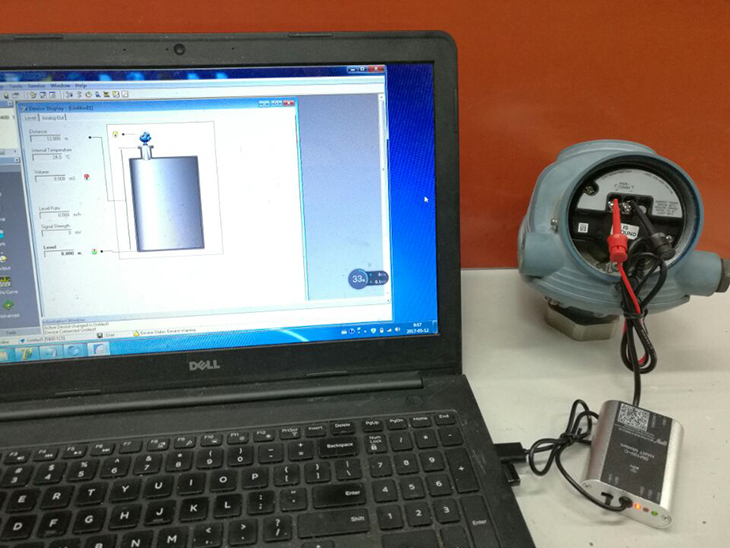

1.SM100-C(III)与罗斯蒙特5400雷达液位计通讯应用图

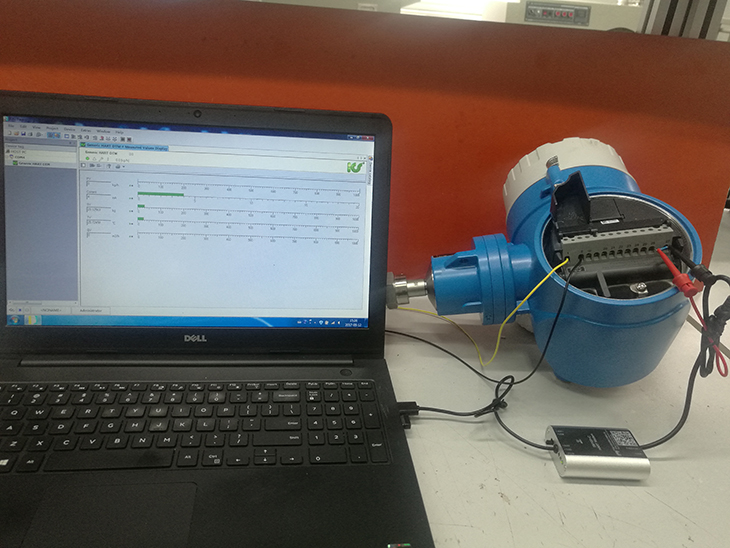

2.SM100-C(III)与E+H流量计通讯应用图

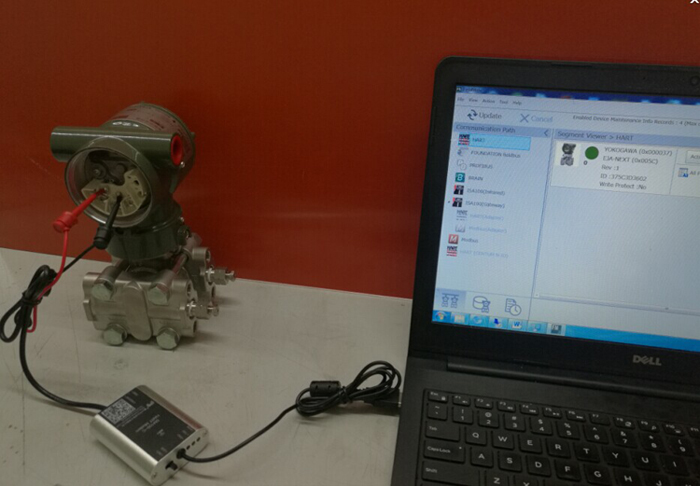

3.SM100-C(III)与EJA差压送器通讯应用图
