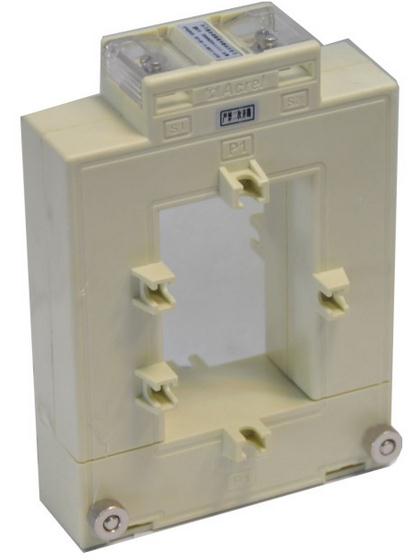

1、AKH-0.66/K开口式电流互感器
1.1 产品特点
AKH-0.66K系列开口式电流互感器主要应用于工业中城网、农网改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与继电器保护、测量以及计量装置配套使用。.jpg)
1.2 型号说明
)/yb2014/common/upload/2014/07/29/101846jv.png)
1.3 规格尺寸
.jpg)
|
尺寸
规格型式 |
外形尺寸 |
穿孔尺寸 |
备注 |
|
W |
H |
D |
a |
e |
规格（A） |
质量（kg） |
|
K-30×20 |
90 |
114 |
40 |
22 |
32 |
100-400 |
0.8-0.9 |
|
K-60×40 |
114 |
140 |
36 |
42 |
62 |
250-2000 |
1.0-2.0 |
|
K-80×40 |
122 |
162 |
40 |
42 |
82 |
300-3000 |
1.2-2.4 |
|
K-80×50 |
114 |
159 |
36 |
52 |
82 |
250-1000 |
1.1-1.4 |
|
K-80×80 |
144 |
159 |
36 |
82 |
82 |
250-1000 |
1.3-1.5 |
|
K-120×80 |
144 |
199 |
36 |
82 |
122 |
500-1500 |
1.5-2.3 |
|
K-120×60 |
164 |
214 |
52 |
62 |
122 |
300-3000 |
1.6-3.0 |
|
K-100×40 |
144 |
194 |
52 |
42 |
102 |
1000-4000 |
1.6-3.2 |
|
K-130×40 |
144 |
224 |
52 |
42 |
132 |
1000-4000 |
1.6-3.6 |
|
K-140×60 |
164 |
234 |
52 |
62 |
142 |
1000-5000 |
1.7-3.7 |
|
K-160×80 |
184 |
254 |
52 |
82 |
162 |
1000-5000 |
2.8-3.7 |
|
K-200×80 |
184 |
294 |
52 |
82 |
202 |
1000-5000 |
3.5-4.5 |
1.4 规格参数对照表
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
注意事项：
1.开口电流互感器安装前必须将其二次与电表（或其他测量装置）接好，确保互感器二次没有开路；
2.将所有接好二次线的开口电流互感器放置现场，等待安装；
3.若现场一次母线为电缆，可进行带电安装；若一次母线为铜排，则带电操作对操作者要求熟练程度比较高，且要求做好绝缘防护措施；
4.安装互感器时，铁芯切面处不得有杂质、灰尘等异物落入，以免影响互感器性能。
2、AKH-0.66K-Φ20开口电流互感器
2.1产品特点
专利产品，外形美观，接线方便。上盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。
2.2型号说明
.jpg)
2.3规格尺寸
.jpg)
2.4规格参数对照表
.jpg)
|
