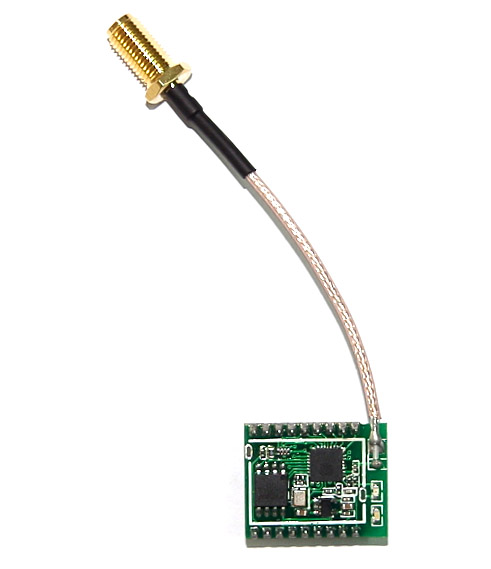

KB3077wifi模块

1. KB3077 Wifi模块简介

KB3077是金博通科技新推出的嵌入式UART -WiFi(串口-无线网)模块。内置TCP/IP协议栈，能够实现用户串口、无线网（WiFi）接口之间的转换。

用户通过KB3077模块，既可以在局域网内使用手机或PC机与其通讯，也可以让其连接附近的WiFi路由器来进行使用手机互PC机与其互联网远程通讯，为用户的串口设备通过网络传输数据提供完整快速的解决方案。

 主要功能特点：

• 既可以基于AP模式，也可以Station模式，支持AP与Station共存模式；
• 局域网、互联网通讯同时并存；
• 网络端既可以基于Server,也可以基于Client;
• 局域网内使用时可通过广播搜索指令来获取WiFi模块的IP的地址；
• 配备互联网通讯平台（云数据服务器）;

2.KB3077 Wifi模块技术参数

3.KB3077 Wifi模块规格参数

3.1 电气参数

工作电压： DC 5V/3.3V

功耗：

下列功耗数据是基于3.3V 的电源、25°C 的周围温度，并使用内部稳压器测得。

[1] 所有测量均在没有 SAW 滤波器的情况下，于天线接口处完成。

[2] 所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。

注①：Modem-Sleep 用于需要 CPU一直 处于工作状态 如 PWM 或 I2S 应用等。在保持 WiFi 连接时，如果没有数据传输，可根据 802.11标准 (如 U-APSD)，关闭WiFi Modem电路来省电。例如，在 DTIM3

时，每 sleep 300mS，醒来3mS 接收AP 的Beacon包等，则整体平均电流约 15mA。

注②：Light-Sleep 用于 CPU 可暂停的应用，如 WiFi 开关。在保持 WiFi 连接时，如果没有数据传输，可根据 802.11标准 (如 U-APSD)，关闭WiFi Modem电路并 暂停 CPU 来省电。例如，在 DTIM3 时，每sleep 300 ms，醒来 3ms 接收 AP 的 Beacon包等，则整体平均电流约 0.9mA。

注③：Deep-Sleep 不需一直保持WiFi连接，很长时间才发送⼀一次 数据包的 应用，如每100 秒测量一次温度的传感器。例如，每 300 s 醒来后需 0.3 - 1s 连上 AP 发送数据,则整体平均电流可远小于 1mA。

3.2 环境参数与尺寸

工作温度：-20-70℃

工作湿度：10%-90%RH（不凝结）

存储温度：-40-80℃

存储湿度：5%-90%RH（不凝结）

尺寸大小： . 体积：长宽厚:23*19.5*4mm

                                        . 引脚插针尺寸：间距标准2.0m
