1.1 简介

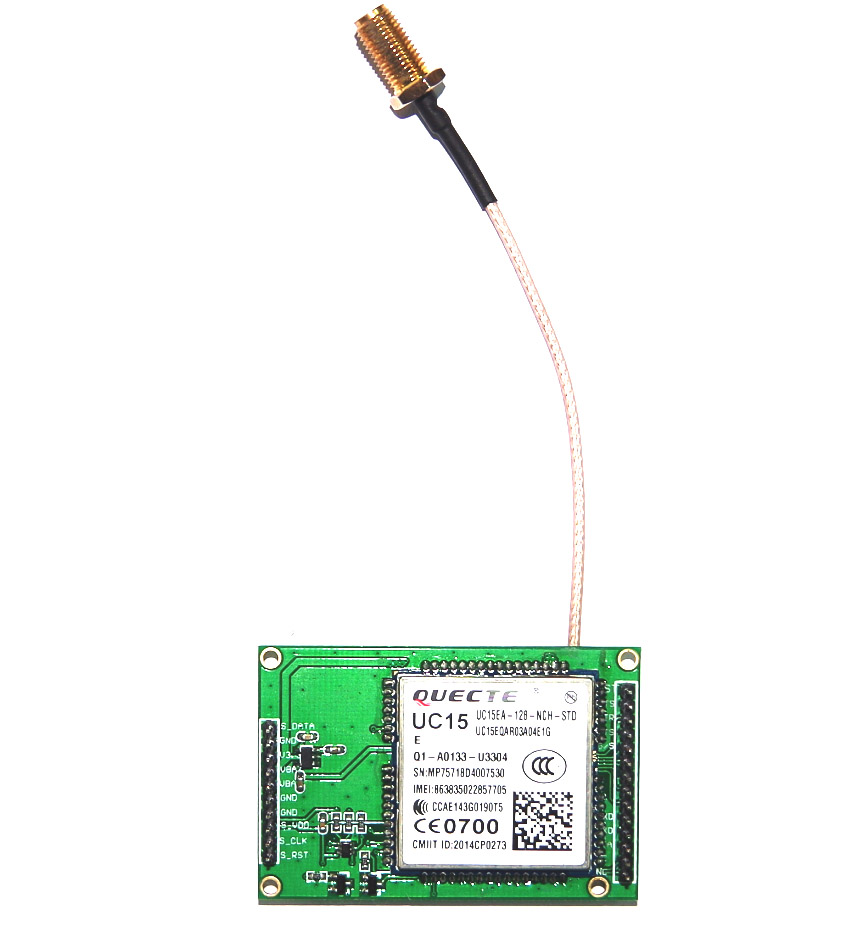

KB3091-F 嵌入式3G DTU（Data Terminal Unit）是3G(WCDMA)无线数据传输模块，具有性能稳定、体积小、性价比高的特点，成本低，有利于用户设备和系统的集成。适用于中心对多点、点多分散的中小数据量的传输。KB3091-F分为欧标：KB3091-FE和美标：KB3091-FA，前者适合欧洲、亚洲以及其它绝大部分国家网络，后者适用于包括美国在内的各美洲国家。
基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3091-F 嵌入式3G DTU 在无人值守、远程设备監控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。本产品专为工业集成设计，在使用的温度范围、防震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了产品在恶劣环境下的工作稳定性，为设备的数据通讯提供了高质量保证。
3G移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB3091-F 3G DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过3G移动数据网络进行传送的3G无线设备。针对不同行业的不同用户要求，我们亦可结合行业特点进行硬件、软件开发和系统集成，提供不同的定制型终端。
本产品针对电力系统自动化、工业監控、交通管理、气象、环保、管网監控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上支持虚拟数据专用网（VPN）。
8B1.2 产品特点
l 标准工业级产品，EMC抗干扰设计，适应环境能力强；
l 内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制；
l 支持无线远程升级，可通过服务器进行FTP将DTU程序进行升级；
l DTU与SMS MODEM模式的切换既可通过用户配置软件来配置，同时在使用过程中用户设备也可通过IO口来灵活配置工作模式；Modem模式的配置必须在用户上电时发送配置指令来进行配置；
l IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；
l 远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费；
l 远程修改DTU参数：支持短信修改DTU参数，以及网络修改DTU参数；
l IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过3G网络或短信的方式来控制开关量输入或查询开关量输入的状态。可以远程开启报警和设置输入报警方式：3G报警和SMS报警，且可设置报警状态阀值（为低电平报警或高电平报警），此外用户还可以自定义报警信息内容；
l 强大的通讯备用功能：若开启了备用服务功能，主服务器与备用服务器的连接可以自动切换，一旦主服务器出现问题，自动连接到备用服务器；
l 功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善；
l 支持固定IP与动态域名解析、支持专用APN；
l 工业级温度范围：工作温度：-30℃-80℃，在-30℃时通讯不受影响。
9B1.3 安全使用
KB3091-F 3G DTU完全符合国家无线电产品的安全技术规定.
但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。
10B1.4 电磁干扰
目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3091-F 3G DTU时应检查近距离范围内的设备是否作好了电磁防护。
11B1.5 外形尺寸
.体积：长宽高54*36*6.8mm
. 引脚插针尺寸：间距标准2.0mm
1B2 KB3091-F 3G DTU技术参数
12B2.1 基本参数：
频段：
KB3091-FE ：
UMTS/HSDPA： 900/2100MHz
GSM/GPRS：900/1800MHz
KB3091-FA：
UMTS/HSDPA：850/1900MHz
GSM/GPRS：850/900/1800/1900MHz
HSDPA：Release 5(category 6)
EDGE: DL only
UMTS: Release 99/5
GSM: Release 99/4
GPRS: Multi-slot Class 12
功耗： 75uA@Power off
3.1mA@Sleep type
280mA@GSM voice,max power
570mA@UMTS voice,max power
530mA@GPRS data, max power
750mA@UMTS data, max power
705mA@HSDPA, max power
700mA@HSUPA, max power
灵敏度：110dBm@UMTS 2100MHz
109dBm@UMTS 1900MHz
110dBm@UMTS 8500/900MHz
108.5dBm@GSM 850/900MHz
108.5dBm@GSM 1800/1900MHz
速率：
HSDPA： Max 3.6Mbps
UMTS： Max 384Kbpx(DL) Max 384Kbps(UL)
EDGE: Max236.8Kbps(DL)
GPRS: Max 85.6Kbps(DL)/ Max 85.6Kbps(UL)
CSD:14.4Kbps
AT指令:3GPP TS27.007,27.005 and other enhandced AT commands
13B2.2 基本功能：
内嵌TCP/IP协议
透明数据传输
支持IP地址或域名数据中心,支持专用APN
