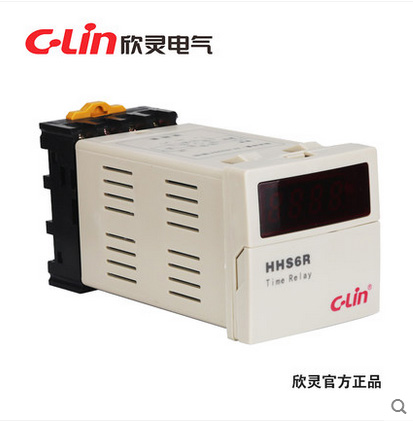

欣灵HHS6R 循环延时数显时间继电器DH48S-S JSS48A-S改进型AC220V相关内容：
一、概述：
HHS6系列时间继电器(以下简称继电器)属于通电延时型，适用于交流50/60Hz，工

作电压380V 及以下或直 流工作电压24V 的控制电路中作延时元件，按预定时间

接通或分断电路。
本系列继电器执行Q/ZXL 0081企业标准，符合GB 14048.5和JB/T 10047有关要求

。

二、主要技术参数：

三、外形及安装尺寸图（mm)：1.外形尺寸
2.45*45

四、使用说明：
1.延时设置：
a) 步骤一：用手卡住盖板左右两侧的凹形部分向外拉；
b) 步骤二：按要求设置好延时时间和时段；
c) 步骤三：设置完毕后，盖好盖板。
注：（“s” 表示秒 ，当设置为01s12即为1 . 12秒 ；“m” 表示分 ，当设置

11m10即为11分10秒；“h” 表示小时 ，当设置为12h12即为12小时12分。）
2、继电器具有记忆功能 ，需通电前参照上图所示预置好延时时间 ，通电后预置

的时间无效 ，继电器重复
启动间隔时间为0. 5s。
3、功能简述 ：把拨码开关数字及时段开关H、M、S 按需要设置好 ，接通电源

，开始计时 ，到预置时间 ，
数码管中间点不闪动，延时触点转换， 实现定时控制。
4、复位功能 ：在任意时刻接通复位端子 ，继电器恢复到初始状态 ，断开后从

“0”开始计时。
5、暂停功能 ：在计时过程中接通暂停端子 ，计时停止 ，且显示此刻的时间 ，

断开后继续计时 ，利用此功能可作累时器用。

6、在强电环境下使用或复位与暂停端接导线较长时 ，请使用屏蔽导线，且不可

同电力线同管走线。
7、复位、暂停控制端应接无源开关接点(如按钮、行程开关、交流接触器的触点)

，不能串有电压或电流信号。
8、复位与暂停端子切勿输入电压或接地 ，以免损坏产品。
