三、FX5U系列PLC的CPU单元型号
•FX5U-32MR/ES：基本单元,内置16入/16出(继电器),AC电源
•FX5U-32MT/ES：基本单元,内置16入/16出(晶体管漏型),AC电源
•FX5U-32MT/ESS：基本单元,内置16入/16出(晶体管源型),AC电源
•FX5U-64MR/ES：基本单元,内置32入/32出(继电器),AC电源

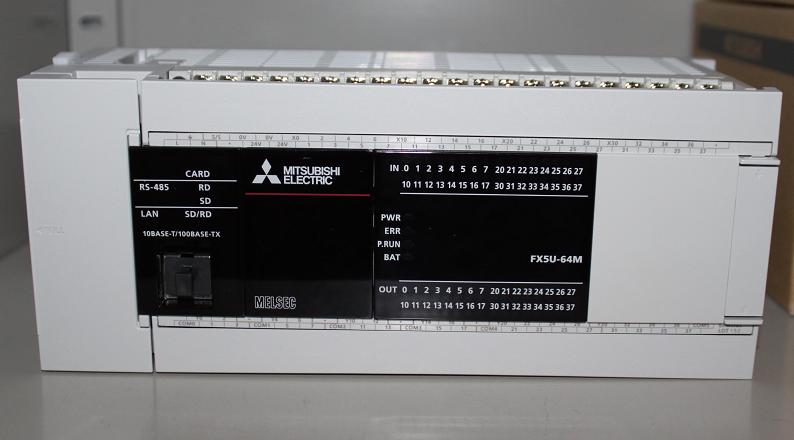

•FX5U-64MT/ES：基本单元,内置32入/32出(晶体管漏型),AC电源
•FX5U-64MT/ESS：基本单元,内置32入/32出(晶体管源型),AC电源
•FX5U-80MR/ES：基本单元,内置40入/40出(继电器),AC电源
•FX5U-80MT/ES：基本单元,内置40入/40出(晶体管漏型),AC电源
•FX5U-80MT/ESS：基本单元,内置40入/40出(晶体管源型),AC电源
•FX5UC-32MT/D：基本单元,内置16入(漏型)/16出(晶体管漏型),DC电源
•FX5UC-32MT/DSS：基本单元,内置16入(源型/漏型)/16出(晶体管源型),DC电源
四、FX5U输入/输出扩展模块
1、FX5U输入输出扩展模块
• FX5-32ER/ES ：16点DC24V(源型/漏型)输入、16点继电器输出、端子台连接
• FX5-32ET/ES ：16点DC24V(源型/漏型)输入、16晶体管(漏型)输出、端子台连接
• FX5-32ET/ESS：16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
• FX5-C32ET/DS ：16点DC24V(漏型)输入、16晶体管(漏型)输出、连接器连接
• FX5-C32ET/DSS：16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
2、FX5U输入扩展模块
•* FX5-8EX/ES :8点DC24V(源型/漏型)输入、端子台连接
•* FX5-16EX/ES:16点DC24V(源型/漏型)输入、端子台连接
• FX5-C32EX/D ：32点DC24V(漏型)输入、连接器连接
• FX5-C32EX/DS：32点DC24V(源型/漏型)输入、连接器连接
3、FX5U输出扩展模块
•* FX5-8EYR/ES：8点继电器输出、端子台连接
•* FX5-8EYT/ES ：8点晶体管(漏型)输出、端子台连接
•* FX5-8EYT/ESS：8点晶体管(源型)输出、端子台连接
•* FX5-16EYR/ES：16点继电器输出、端子台连接
•* FX5-16EYT/ES ：16点晶体管(漏型)输出、端子台连接
•* FX5-16EYT/ESS： 16点晶体管(源型)输出、端子台连接
• FX5-C32EYT/D：32点晶体管(漏型)输出、连接器连接
• FX5-C32EYT/DSS：32点晶体管(源型)输出、连接器连接
备注：FX5-C开头的只用于FX5UC系列、带*号的可用于FX5UC(必需用FX5-CNV-IFC)
五、FX5U模拟量输入输出模块
• FX5-4AD-ADP：4通道输入、DC-10~10V(输入电阻1MΩ)或DC-20~20mA(输入电阻250Ω)
• FX5-4DA-ADP：4通道输出、DC-10~10V(外部电阻11k~1MΩ)或DC-20~20mA(外部电阻0~500Ω)
六、FX5U其它模块
• FX5-40SSC-S：简单的运动/定位模块，4轴(FX5UC连接时必用FX5-CNV-IFC)
• FX5-232-BD：RS-232C通信板，只用于FX5U，最多连1台
• FX5-232ADP：RS-232C通信接口，可用于FX5U、FX5UC，最大连2台
• FX5-485-BD：RS-485通信板，只用于FX5U，最多连1台
• FX5-485ADP：RS-485通信接口，可用于FX5U、FX5UC，最大连2台
• FX5-1PSU-5V：FX5扩展电源模块，内部DC5V：1.2A 内部DC24V：0.3A
|
