FJK-01无功补偿控制器说明书

一、产品特点

1.有功率因数COSφ为1.00的稳定工作区和超前切除门限设定，使控制的稳定区扩大、节能效果更好。

2.可操作面板功能键，使数字屏显示当前电网的功率因数、电压、电流值。

3.可操作面板功能键，设定或修改功率因数的投入门限、切除门限、延时时间、过电压报警，实现人机交流，参数设定后具有记忆功能。

4.对电网的过补偿、欠补偿、过电压、欠电流等情况，都能自动显示并做出相应的处理。

二、技术参数

参数类别 参数值 出厂设定值

取样电压 380V±15%

取样电流 n/5A(Is﹤5A)

频率 50~60Hz

灵敏度 100mA

投入门限 滞后0.85~0.99可调 步长0.01 0.95

切除门限 超前-.99~-.94 可调 步长0.01  -.99

延时设定 1~120s 可调 步长1s 30s

过压设定 0~999V 可调 步长5V 430V

欠流设定 0.00~9.99A 可调 步长0.05A 0.20A

COSφ显示 超前、滞后（0.00~1.00）分辨率0.01

工作方式 连续工作、循环投切

输出路数 1~10回路

输出端容量 每组7A、220V、阻性20A、380V阻性

防护等级 外壳的防护等级为IP30

重量 ﹤1.5kg

三、产品功能

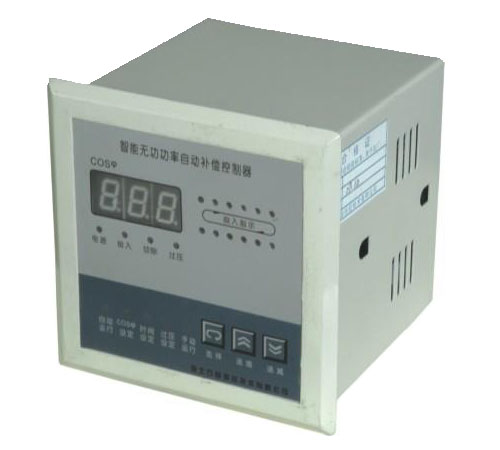

FJK-01系列智能无功功率自动补偿控制器是低压配电系统补偿无公功率专用控制器，可与各种型号低压静电电容屏配套使用。

    FJK-01（安装开孔尺寸为113×113mm），控制器采用单片机控制，吸取国内外先进技术、更新软件，从而达到增加功能、提高精度、稳定可靠、性能指标符合国家“低压无功功率自动补偿控制器”最新专业标准JB/T9663-1999的规定。

四、安装方法

采用嵌装方式，补偿控制器侧面设安装孔，紧固附件的挂钩插入孔内，旋转件上螺丝即把控制器固定在屏上。
