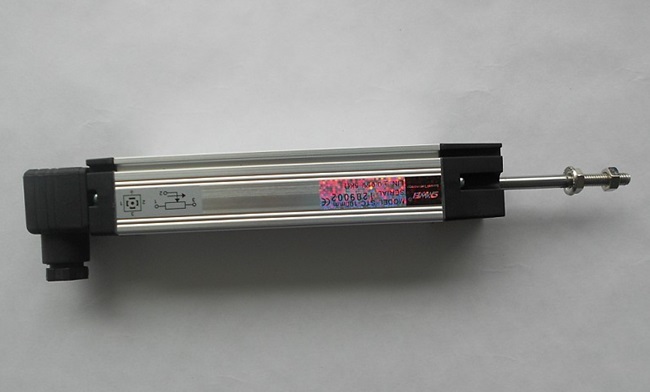

位移传感器的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。

技术参数：

测量行程：       0-1250mm之间任选
电    阻：       5kΩ-20kΩ
线性精度：       ±0.05%fs
重复精度：       0.01mm
机械行程：       有效行程+7
工作速度：       10m/s
工作电压：       5VDC、10VDC、24VDC
输出信号：       0-5V、0-10V、4~20mA、电阻输出
温度范围：       － 60℃ ～ ＋ 150℃
防护等级：       IP67
安装附件：       支架2个，螺丝钉4个，万向节一个，插头一个
