1、主要特性：

SBW一体化（非隔离）温度变送器的测温探头采用Pt100铂电阻,精度高,稳定性好
集传感变送于一体，结构紧凑，安装方便,精度高、功耗低
电流输出型适合长距离传送,抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用
SBW一体化（非隔离）温度变送器整体密封性能良好
温度量程和外形尺寸可以按户要求订货,灵活方便
产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
壳体保护材料多样化，适应多种介质测量 标准管道螺纹安装

2、主要技术指标：

SBW一体化（非隔离）温度变送器性能特点

两线制现场温度变送器

热偶/热阻传感器熔断报警

低温漂零点自校准

微功耗超强负载能力

规格尺寸

根据用户要求定制

输入类型

热偶（K,E,S,B,R,J,T,N）、热阻(PT100,PT200,PT500,PT1000,Cu50)、电阻(0-400Ω,0-4000Ω)、 mV(-80-+80mV)

输入电压:9.0-30VDC

输出信号:4-20mA

技术参数

回路供电电压：9.0-30VDC

冷端补偿： ±1℃（内部传感器）

温度漂移系数： ±0.01%/℃

精度： ≤0.1%

电压波动影响： ±0.005% X 量程 / V DC以下

绝缘电阻： 输入/输出之间≥100MΩ/DC500V

负载能力： RL=（U-8.0v）/0.022A

电压输入： 输入阻抗5MΩ以上

热电偶输入*： 输入阻抗5MΩ以上

热电阻/电阻输入： 输入阻抗5MΩ以上

熔断报警检测电流： ５μＡ

外部冷端传感器： PT100

输入检测电流： 0.2mA(2w/3w/4w)

隔离强度： 输入/输出之间AC1500v 1分钟

环境温度： -40-+85℃

3、SBW一体化（非隔离）温度变送器产品应用：

广泛应用于热能工程、电力、食品、制药、石油化工等流程工业以及烘炉，塑料化纤，制冷机组等大型机械设备的温度测量。

4、型号及代码说明

SBW2480

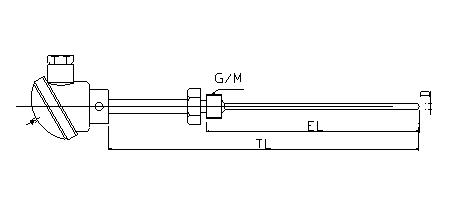

5、常用基本规格(mm)

6、其他特殊规格形式：

根据客户要求定制。

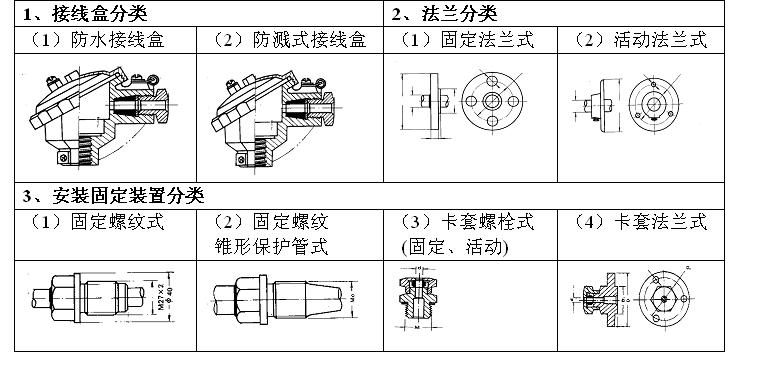

7、主要常用配件形式：

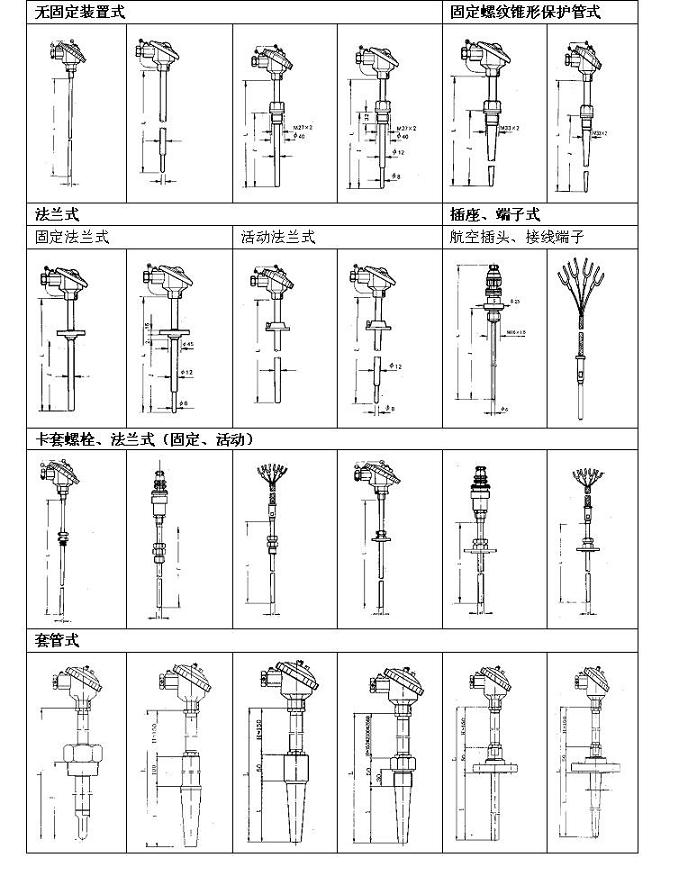

8、常用变送器结构形式示意图：

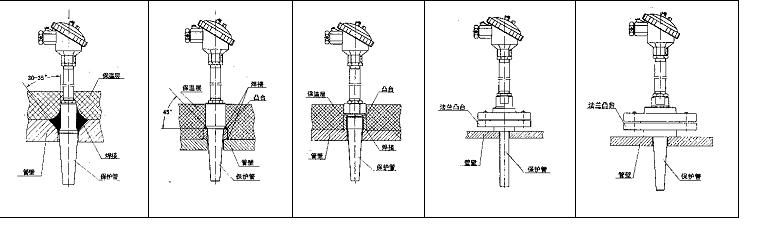

9、安装结构示意图：
