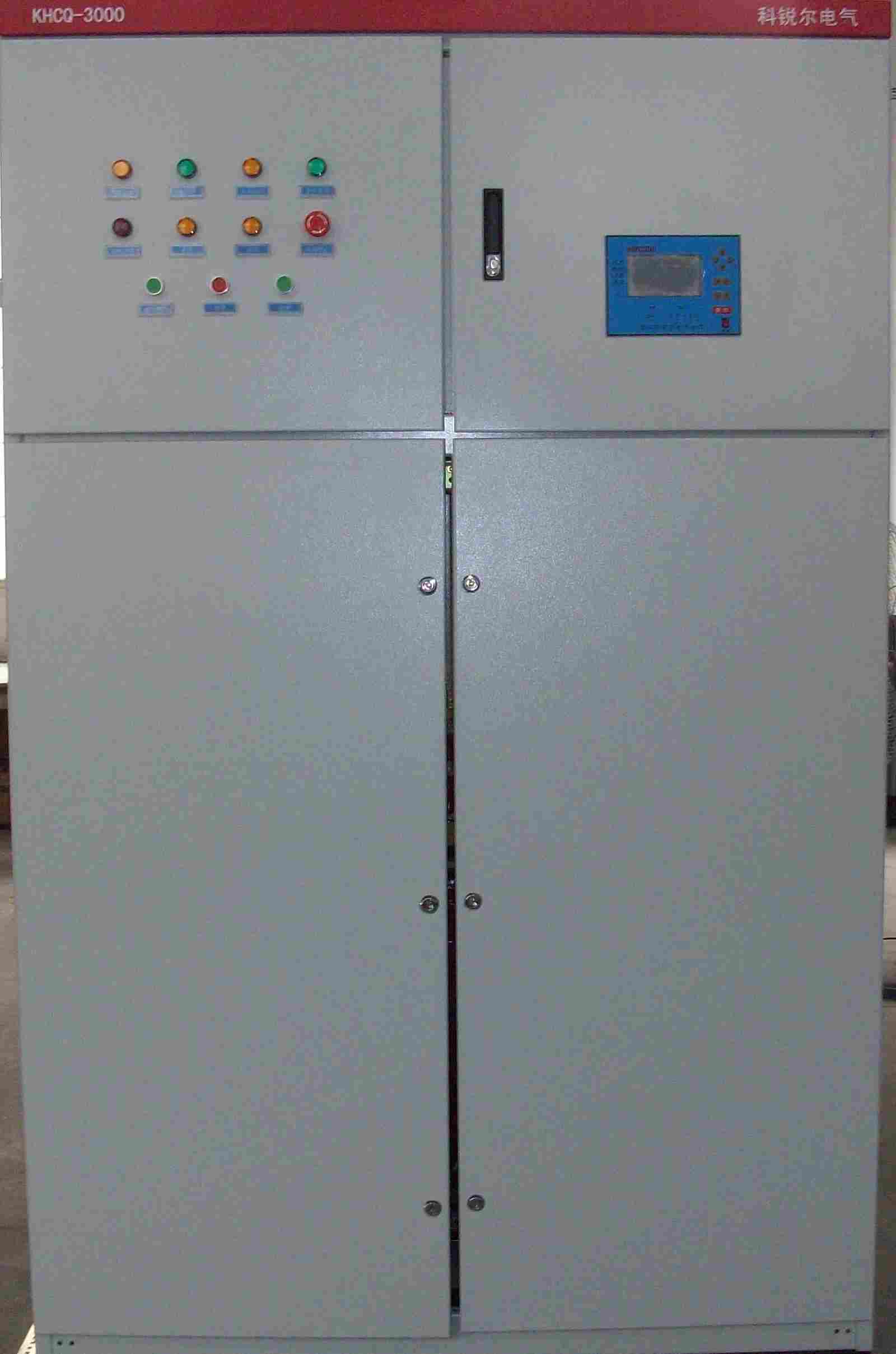

KHCQ系列自励式磁控软起动装置是我公司拥有自主知识产权的一种新型软起动产品（专利号：ZL 2006 2 01 63805.9）。该装置既克服了液态软起动、热变电阻软起动装置占地面积大，，起动性能受环境温度影响，使用寿命短，安全性差，维护麻烦的缺点；又克服了高压变频价格昂贵，依赖进口、维护不便的不足之处，是一种性价比极高的软起动换代产品。

三相50HZ，额定电压0.4KV、0.66KV、3KV、6KV、10KV，额定功率100—30000KW各类负载的鼠笼型（同步）电动机。

二、     工作原理

在电动机的定子回路串入阻抗可以平滑改变的磁控电抗器，通过闭环控制系统，调整控制绕组中直流电流的大小，磁控电抗器的阻抗在预定的时间内由大到小自动无级减小，电机的端电压逐渐上升至全压，实现电动机软起动。

工作过程如下：在电动机起动前，通过人机界面设置起动参数，把期望的起动电流写进磁控控制器。电动机启动时，通过闭环互感器取样，实际起动电流也写进磁控控制器。 磁控控制器比较取样电流和实际起动电流后发出触发脉冲，改变可控硅的导通角，调节控制电流的大小，从而改变电动机端电压的大小，使起动电流锁定在设定值，实现电动机的恒流软起动。起动结束电流下降到额定电流时，控制器发出投全压信号，通过PLC扩展，给星点柜投全压信号，星点短接，起动结束。如果现场工况改变或起动电流并不理想，只需重新设置起动电流值，即可实现电动机在新的设定值下实现恒流软起动。

1、采用自励式饱和电抗器，无需单独提供大容量励磁电源；

2、磁控电抗器阻抗能降至初始阻抗的５％，结构紧凑，体积小；

  3、采用国际领先的计算机仿真技术，使整个起动过程可预测、可控制、可调整；

  4、可选择三种起动电流曲线：恒流、斜坡、突跳，以满足不同工况的要求；

  5、友好的人机界面，起动参数的设定、调整、查询方便；

  6、起动电流可在1.5Ie—3.5Ie任意选择（根据用户需要，视相关参数可设计起动电流

范围），起动时可确保电网压降最小，无二次浪涌电流冲击；

  7、起动时电机均匀加速，无机械冲击；

  8、重复使用性好，起动性能不受环境温度影响；

9、免维护，使用寿命长；

10、可实现软停止。

额定电压            0.4KV、0.66KV、3KV、6KV、10KV

    额定功率            100—20000KW

    限流范围            1.5Ie—3.5Ie可调

    控制电源            220V10A

    连续启动次数        2—3次

起动时间            5—60秒可调

防护等级            IP20  IP30
