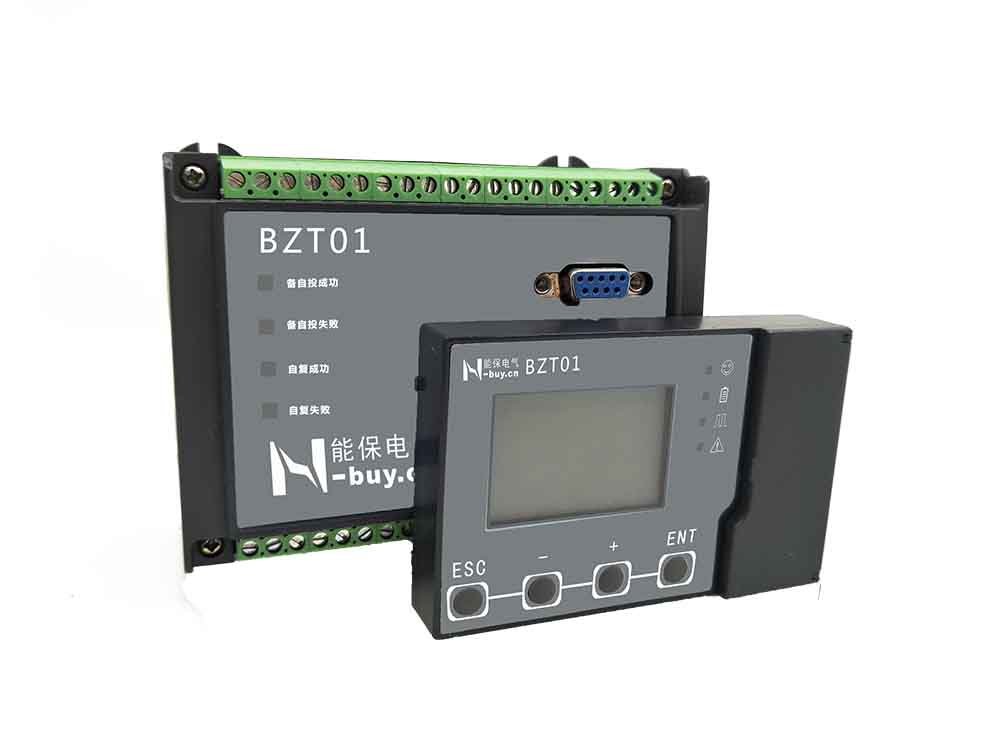

BZT01系列低压备自投装置
1、 BZT01 系列低压备自投装置概述
BZT01 系列低压备自投装置主要用于 690V 以下配电系统， 对主备电源进行迅速可靠的切换， 确保生产供电的可靠。
内嵌 PLC 模块，具有多种逻辑功能选择，可根据现场运行调节各种时间参数，满足不同场合的需求。并集合三相电量测
量/显示、数字输入/输出与网络通讯于一身。BZT01 低压备自投装置可安装在配电系统内的不同位置。BZT01 广泛应用
在电力系统、工矿企业、公用设施、智能大厦的低压配电系统中，BZT01 具有电力参数测量功能，通过其标准的 RS-485
通讯接口及双绞线网络与监控系统连接，轻松实现数据的远方管理功能。
2、 BZT01 系列产品型号及应用范围
|
产品型号 |
适用范围 |
功能描述 |
|
BZT01Z |
主备双电源系统 |
自投、自投自复、互为备用 |
|
BZT01M |
双电源带分段系统 |
母联自投、进线自复、进线互投 |
|
BZT01K |
一市电一发电机系统 |
发电机自投、市电自复 |
3、 BZT01 系列产品主要特点
● BZT01系列低压备自投装置是针对低压配电系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出
式（包括1/4抽屉）、固定式及混合式的柜型安装。具有方便安装、布局合理、维护方便、节约电缆、安全可靠
等多种优点；
● 全面采用嵌入式 SOC（System On Chip 片上系统）设计、32 位 DSP(Digital Signal Processing 数字信号处理 )
技术和冗余现场总线技术，交流采样采用优化全波 FFT（Fast Fourier Transform 快速傅立叶变换）技术，软件
采用模块化、高抗干扰设计；
● 内嵌 PLC 模块，具有多种备自投逻辑功能，用户可设定各种时间参数，充分满足现在电源切换需求；
● 装置电源、通讯状态、工况、告警均有 LED 指示，方便检测、维护系统；
● 具有多达 8 路的开入量采集，和最多配置 8 路开出量的控制；
● 可与 SIEMENS、SCHNEIDER、GE、AB 等多种品牌的 PLC 联网；也可与 KINGVIEW、FIX、WinCC 等软件组网；
● 配合可拆分式、小型化的中文液晶显示终端，友好的人机界面，可直接监视设备运行状态、运行参数，以及修
改保护定值和参数。
4.BZT01 系列参数设定
4.1 BZT01Z
|
备自投参数 |
|
|
序号 |
名称 |
范围 |
步进 |
备注 |
|
1 |
备投允许 |
ON/OFF |
备自投投退选择，OFF 为退出，ON 为投入 |
|
|
2 |
有压定值 |
0-300V |
1V |
系统三相电压大于有压定值认为系统电压合格 |
|
3 |
无压定值 |
0-300V |
1V |
系统三相电压小于无压定值认为系统电压不合格 |
|
4 |
备投延时 |
0-99.9S |
0.1S |
自投延时 |
|
5 |
工作方式 |
主备/自复/互备 |
|
|
|
6 |
自复延时 |
0-99.9S |
0.1S |
自复延时（假如开启自复功能） |
|
7 |
开关延时 |
0-1.0S |
0.1S |
两个断路器动作间隔时间 |
|
8 |
充电延时 |
1-10S |
1S |
备自投条件满足后，具备等待动作时间 |
|
|
|
|
|
4.2 BZT01M
|
备自投参数 |
|
|
序号 |
名称 |
范围 |
步进 |
备注 |
|
1 |
备投允许 |
ON/OFF |
备自投投退选择，OFF 为退出，ON 为投入 |
|
|
2 |
有压定值 |
0-300V |
1V |
系统三相电压大于有压定值认为系统电压合格 |
|
3 |
无压定值 |
0-300V |
1V |
系统三相电压小于无压定值认为系统电压不合格 |
|
4 |
备投延时 |
0-99.9S |
0.1S |
自投延时 |
|
5 |
工作方式 |
自投/自复/互投 |
|
|
|
6 |
自复延时 |
0-99.9S |
0.1S |
自复延时（假如开启自复功能） |
|
7 |
开关延时 |
0-1.0S |
0.1S |
两个断路器动作间隔时间 |
|
8 |
充电延时 |
1-10S |
1S |
备自投条件满足后，具备等待动作时间 |
|
|
|
|
|
4.3 BZT01K
|
备自投参数 |
|
|
序号 |
名称 |
范围 |
步进 |
备注 |
|
1 |
备投允许 |
ON/OFF |
备自投投退选择，OFF 为退出，ON 为投入 |
|
|
2 |
有压定值 |
0-300V |
1V |
系统三相电压大于有压定值认为系统电压合格 |
|
3 |
无压定值 |
0-300V |
1V |
系统三相电压小于无压定值认为系统电压不合格 |
|
4 |
备投延时 |
0-99.9S |
0.1S |
自投延时 |
|
5 |
工作方式 |
主备/自复 |
|
|
|
6 |
自复延时 |
0-99.9S |
0.1S |
自复延时（假如开启自复功能） |
|
7 |
开关延时 |
0-1.0S |
0.1S |
两个断路器动作间隔时间 |
|
8 |
充电延时 |
1-10S |
1S |
备自投条件满足后，具备等待动作时间 |
|
|
|
|
|
