双电源切换开关控制器 BZT02系列 南京能保    BZT02-Z、M、K型

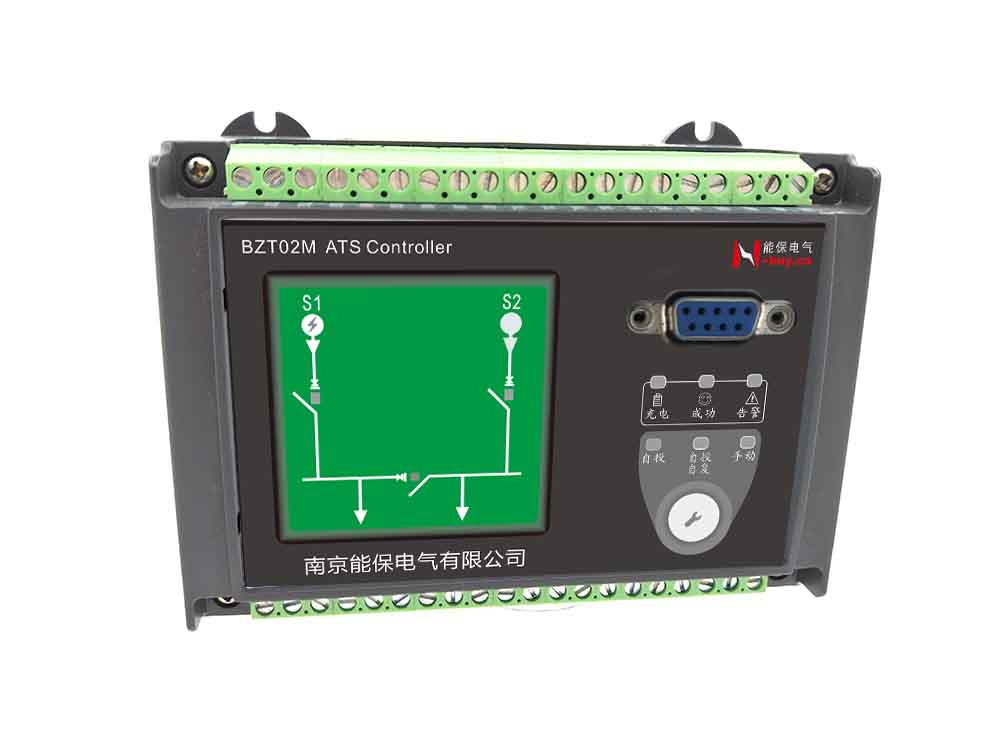

BZT02系列双电源切换开关控制器

在使用 BZT02 智能控制器前,请务必仔细阅读以下的安全信息,如果使用时不按照以下指引操作,可能会导致产品故障,甚至人身伤害。

只有被授权的电工可以安装和调试自动转换系统。智能控制器配合断路器实现自动转换开关系统，当断路器连接到主回路电源后不要试图进行任何的安装与维修动作。开始工作前，须确保断路器处于测试状态。

如果对如何使用BZT02 有疑问，请先将控制器退出使用。以下操作行为是必须禁止的，如果因此而产生的一切影响公司将不对产品和结果负责。

• 正进行断路器维修或断路器正在通电；
• 维修期间进行任何闭合/断开断路器非测试操作；
• 检修期间未将装置设置为“手动”模式；
• 在运输过程中发生了明显可见损坏；
• 工作不正常；
• 经过长时间的储存；
如果装置突然无故的执行操作,必须马上将它从控制电路中隔离出来,切掉工作电源，如果采用内部供电请关闭进线采集电压，如果外部供电请关闭供电回路，而后拨打 400-025-9008 进行产品服务或保修。

2. 缩略语解释
ATS: 自动转换开关;自动切换开关；
BZT02: BZT02 系列自动转换开关控制器,BZT02 系列自动转换装置；
QF: 断路器,低压自动断路器；
QFS1: S1 电源断路器；
QFS2: S2 电源断路器；
S1:路供电电源；
S2: 第二路供电电源；
按键：模式选择按键；
Z 型： BZT02Z；
M 型： BZT02M；
K 型： BZT02K；

3. 参考标准
电磁兼容： EN50081-2， EN50082-2
环境条件： IEC 68-2-1， IEC68-2-2 和 IEC 68-2-3
EN-IEC 61000-4-2：电磁兼容-第 4-2 部分:试验和测量技术 静电放电抗扰度试验
EN-IEC 61000-4-3：电磁兼容-第 4-3 部分:试验和测量技术：射频电磁场辐射抗扰度试验（等级 3）EN-IEC
61000-4-4：电磁兼容-第 4-4 部分:试验和测量技术：电快速瞬变脉冲群抗扰度试验（等级 2/3） EN-IEC
61000-4-5：电磁兼容-第 4-5 部分:试验和测量技术：浪涌(冲击)抗扰度试验（等级 1/2）
EN-IEC 61000-4-6：电磁兼容-第 4-6 部分:试验和测量技术：射频场感应的传导骚扰抗扰度（等级 3）
EN-IEC 61000-4-8：电磁兼容-第 4-8 部分:试验和测量技术：工频磁场抗扰度试验(等级 5)
EN-IEC 61000-4-11：电磁兼容-第 4-11 部分:试验和测量技术：电压暂降、短时中断和电压变化的抗扰度试验（100ms/5S ,B， C 准据）
CISPR/IEC61000-6-3: 电磁兼容-第 6-3 部分: 通用标准 居住、商业和轻工业环境中的发射标准
IEC 60068-2-2: 电工电子产品环境试验,第 2 部分：试验方法 .试验 B:高温
IEC 60068-2-6: 电工电子产品环境试验,第 2 部分：试验方法 .试验 Fc:振动(正弦)IEC 60068-2-27: 电
工电子产品环境试验,第 2 部分：试验方法 试验 Ea 与导则:冲击 IEC 60068-2-30: 电工电子产品环境试验,第 2部分：试验方法 试验 Db：交变湿热（12h+12h 循环）
IEC 60068-2-1: 电工电子产品环境试验,第 2 部分：试验方法 试验 A:低温

4.产品概述
BZT02 自动转换开关控制器应用在当一路电源发生故障时通过另一路电源切换来确保负载供电应用中。BZT02 是通过断路器完成自动转换开关的切换功能，断路器可以是塑壳断路器、框架断路器或隔离开关。BZT02 装置监视两路电源状态且记录以下故障： 和电压（1.2*Ue>U>0.7*Ue）,缺相,电压不平衡.
BZT02 控制器以及断路器操作电源可以选择采用内部或者外部供电， 默认情况下整个系统并不需要额外供电，其电源是直接从电压采集回路中取得，当采用直流控制系统或者采用特殊控制电源时，需要订货前进行咨询。
BZT02 工作模式有手动、自投、自投自复三种工作模式，在手动模式下，控制器可进入测试模式对断路器及其回路进行测试，在自投、自复模式下，则由装置预先设定的切换逻辑来控制。设置和调整参数可选配编程终端来实现， 产品出厂参数默认为大多数现场的切换时间； 充电完成、投切成功以及告警全部由装置上的 LED来指示。
BZT02 适用于额定频率为 50Hz 和 60Hz 的电源系统,同样适用于单相，三相四线以及三相三线系统，通过外部接线方式的调整实现自动适应。
BZT02 是从代微机型到第二代网络型目前已经升级到第三代智能型。内嵌 PLC 模块，多种逻辑模块选择，BZT02 双电源自动切换装置一般安装在配电系统低压总进线位置。广泛应用在高速铁路、水电站、工矿企业、公用设施、数据中心、智能大厦以及城市管廊的低压配电系统中， BZT02具有 WIFI 参数测量功能，通过配置相应的网关或手机端 APP 与云端管理系统连接，轻松实现数据的远方管理功能.

5. BZT02 系列产品特点
● 一体化电源设计， 装置工作电压以及断路器控制电源由装置内部提供，优化资源配置使配线更简单；
● 兼容性电源设计， 装置兼容国内外常用断路器如MMT、E-Max、3WT、EW45、CW1、RMW2等；并支持多种断路器控制电源如：直流控制电源、380V控制电源以及220V控制电源；兼容单相系统和三相系统；
● 工作模式多样， 装置可工作在自投、自投自复或手动模式，传统方式通过转换开关或者控制字实现，修改繁琐且综合成本较高，尤其技改项目施工难度增加，本装置通过密码按键方式，灵活修改工作模式灵活、可靠、简单；
● 电量采集简单化， 通过采集两段三相交流电压量， 利用三相矢量分量算法以及开关状态变化量智能区分系统故障、系统失压、回路故障，从而可靠的进行投切逻辑判断；
● 产品安装简单化， BZT02系列低压双电源控制器针对低压配电系统工况设计，超小外型适用于GCK、GCS、GGD、MNS等各种抽出式、固定式及混合式的柜型安装。具有方便安装、布局合理、节约电缆、可靠高等优点；
● 资源配置丰富， 采用嵌入式 SOC（System On Chip）设计、32 位 DSP(Digital Signal Processing )内核，高 EMC（ Electro Magnetic Compatibility ） 设 计； 交 流 采样 采用 优 化 全波 FFT （Fast FourierTransform）技术，软件模块化规范设计；
● 内嵌 PLC 模块， 具有严格逻辑测试功能，逻辑闭环设计，确保电源切换可靠性，已经过二万多现场考验，且每年数千现场的增加中。
● 系统工况直观， 双电源控制器充电、动作成功以及告警型号全部直接显示，极大方便现场调试、维护；
● 产品智能互联，可与 KINGVIEW、FIX、WinCC 等软件组网；可支持 WIFI 与 APP 互联以及云管理系统交互。
● 现场显示灵活，除本地显示外可以选配中文液晶编程模块，用于参数编程以及传动试验。
6. BZT02 系列产品型号及适用场合

7. 测试模式
在手动模式下，快速按 按钮五下激活测试模式，此时所有的 LEDs 一起闪烁，闪烁五次后进入测试模式,进入测试模式后断路器根据实际状态进行指示，除断路器之外所有 led 灯全部点亮，在测试模式下按 进行动作测试，请务必确保测试模式时断路器在试验位置，断路器若加装有机械连锁结构以及额外的闭锁合闸回路请注意检查，才能不影响测试的过程和结果。不同型号的产品测试的动作顺序如下。
Z 型 主备双市电测试顺序

M 型 双市电带分段测试顺序

K 型 市电发电机测试顺序
