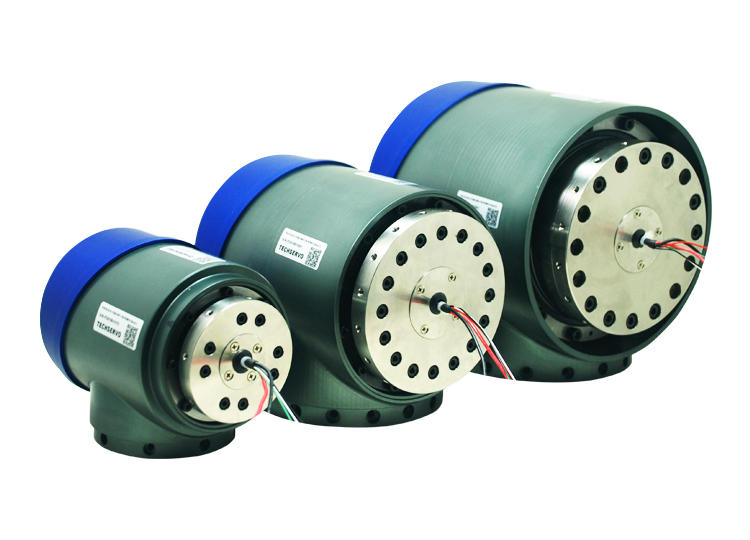

集谐波减速器、抱闸器、无框力矩电机、增量编码器、绝对值编码器、驱动器于一体，让机器人开发更简单。。。更快速。。。
主要特性：
RJS14,17,20,25,32关节模组可选
输出连续扭矩为10~200N.m
适用有效负载小于10公斤以下的协作机器人
额定转速最高可达40RPM,加速度可达10RPS/S
关节输出端重复定位精度高达0.001度
EtherCAT,CANopen通信可选，支持大部分主流机器人控制器
常规为48VDC供电，24~60VDC之间供电可选
结构极其紧凑，最小关节仅为90x128mm,重量<2Kg
安装拆卸简单、快捷
也为客户提供OEM定制化服务
机械传动与电机参数规格：
| 参数 | 单位 | RJS14 | RJS17 | RJS20 | RJS25 | RJS32 | | 3D尺寸图 | -- | 3D(.IGS) | 3D(.IGS) | 3D(.IGS) | 3D(.IGS) | 3D(.IGS) | | 减速器速比 | -- | 100 | 100 | 100 | 100 | 100 | | 减速器齿隙 | arcsec | 18 | 10 | 9 | 9 | 7 | | 减速器背隙 | arcmin | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | | 转动精度 | arcmin | 2 | 2 | 1.5 | 1.5 | 1.5 | | 电机极对数 | -- | 6 | 6 | 7 | 8 | 8 | | 电机额定功率 | W | 117 | 146 | 204 | 380 | 430 | | 电机额定电压 | V | 48 | 48 | 48 | 48 | 48 | | 电机额定电流 | A | 4.5 | 4.7 | 7 | 11 | 16 | | 电机额定转速 | rpm | 3500 | 3000 | 3000 | 2500 | 2000 | | 电机额定转矩 | Nm | 0.32 | 0.46 | 0.65 | 1.4 | 2.0 | | 电机转矩常数 | Nm/A | 0.069 | 0.115 | 0.1 | 0.13 | 0.13 | | 反电动势系数 | V/krpm | 4.3 | 7.17 | 6.26 | 11.29 | 10 | | 关节重量 | kg | 2 | 2.5 | 3 | 4.5 | 7.5 | | 关节直径 | mm | 90 | 90 | 100 | 119 | 156 | | 关节高度 | mm | 100 | 104 | 114 | 135 | 172 | | 关节长度 | mm | 128 | 144 | 144 | 157 | 162 | | 许用负载转矩 | Nm | 28 | 54 | 82 | 157 | 333 | | 平均负载转矩 | Nm | 11 | 39 | 49 | 108 | 216 | | 最大瞬时转矩 | Nm | 54 | 86 | 147 | 284 | 647 | | 额定转速 | rpm | 35 | 30 | 30 | 25 | 20 | | 最大转速 | rpm | 40 | 35 | 35 | 30 | 25 | | 增量编码器 | P/R | 2500 | 2500 | 2500 | 2500 | 2500 | | 绝对值编码器 | Bit | 17/19 | 17/19 | 17/19 | 17/19 | 17/19 |

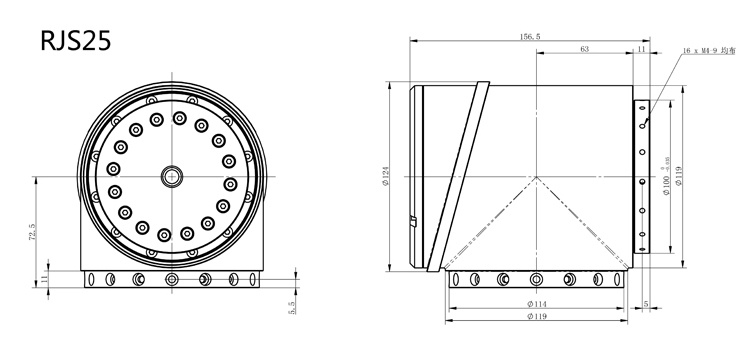

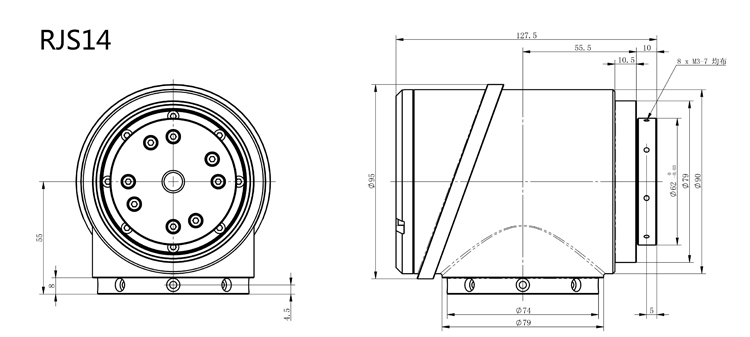

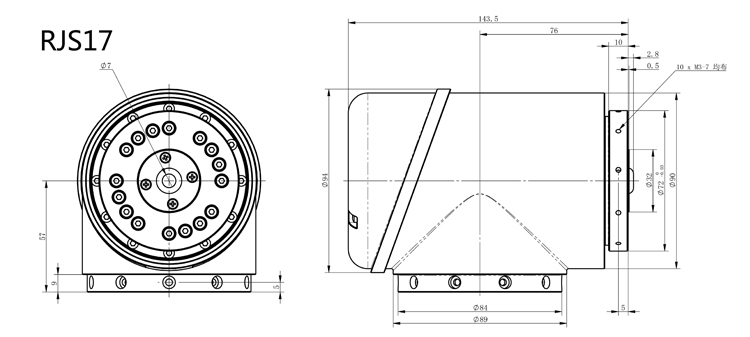

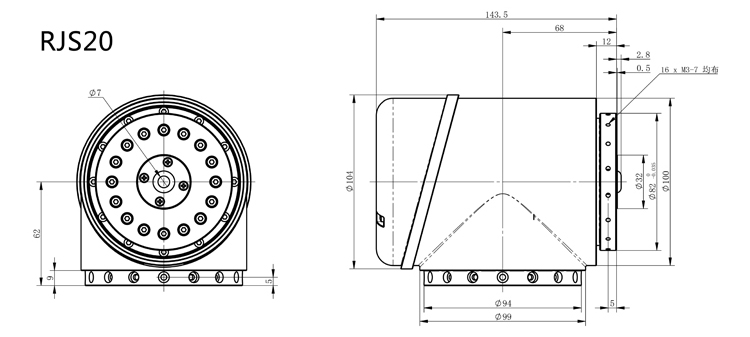

机械尺寸外形图：
|
