一、产品介绍

   MODBUS-HART采用高档ARM单片机为核心，由高精度运算放大器、接口芯片、输入输出回路等组成,并且嵌入HART调制解调芯片，具有性能稳定，性价比极高等特点。MODBUS-HART通过RS485接口与具有MODBUS-RTU通讯功能的设备进行通讯，能够把设备中的数据转换成HART设备变量输出，并且支持4-20mA电流输出。MODBUS-HART硬件结构设计完全符合工业标准，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作。

二、产品特性

1.产品性能：

● 配有RS485通讯接口，可以进行参数配置。

● 采用工业通用外壳，直接安装在仪表上。

● 采用专用配置软件，可以与RS485智能仪表进行数据通讯。

● 对RS485仪表变量进行电流变送输出。

● 支持标准的MODBUS 协议。

● 支持单台RS485仪表。

● 支持多种特殊RS485智能仪表。

2.主要参数：

● 外壳尺寸：长82 mm × 宽69 mm × 高113 mm。

● 工作环境温度：-20℃～+80℃。

● 储存温度：-25℃～+80℃。

● 电源输入电压：DC 12～24V。

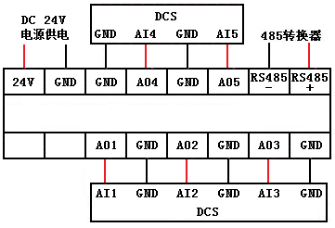

3.接线图：
