智慧管廊在线检测方案

一、地下管廊环境监测概述

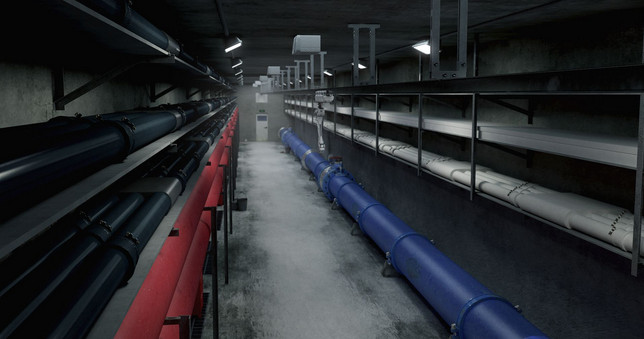

地下管廊装有各种线信号线、热力管、燃气管、电信管道、给水管道、电力管道等等，

是一个多种信号与传输对象交汇的场所，为了充分保障管廊内环境安全，需要对其内部

环境进行监测，以达到实时、自动监测地下管廊内的环境，其重要性不言而喻。

二、地下管廊环境监测系统功能

深圳市圣凯安科技有限公司地下管廊环境监测系统主要涉及到管廊内的温湿度、燃气泄

露、火险、有害气体、积水监测等。根据实际情况，还可能涉及到其它监测。

通过在地下管廊配置相应的传感器及报警器，并通过通信将监测信号从投料口引出到地

面上，并通过无线通信（GPRS）传输到监控中心，通过配套的综合管理软件对数据进行

分析。通过软件对每个测点的地理位置、测量值或工作状态进行连续采集，如出现异

常，系统会自动生成报警（声光报警、短信报警、邮件报警可选），***时间通知到相

关人员，将可能出现的险情消灭在萌芽状态，避免造成大的经济损失及影响管涵的正常

工作。

三、地下管廊环境监测系统测点说明

由于管廊较长，需要选择合适的距离来设置监测点，

1、对于温湿度数据可以对参考200米一个测点

2、对于燃气报警则要针对实现情况选择布的距离要大大缩短(或者选择可能会发生报警的特殊区域)

3、对于积水报警则选择低洼或易积水区域监测。

4、对于有害气体监测，则要判断具体是什么气体为主，为何产生，如果产生了积水(污水)可能会产生恶臭气体等。

5、对于火情报警，按消防标准的话，会很密集，具体到管廊按什么标准，需要另行考虑。

  地下管廊环境监测系统产品

1.在线监测系统：

（1）无线防爆气体传感器（4NE/7NE系列）：集成传感、无线通信、低功耗等技术的无线传感网络产品，可以采集不同气体（磷化氢（PH3）、二氧化硫（SO2）、一氧化碳（CO）、硫化氢（H2S）、二氧化氮（NO2）、氨气（NH3）等等）的参数，通过490MHZ/2.4GHZ频段上传数据。

（2）无线防爆温度传感器：智能传感器配置温度传感元件、低功耗元件，进行温度的采集和无线传输的一款智能传感器网络产品。

（3）无线智能网关：作为无线传感的核心，启动、管理无线传感网络，协调传感节点的通信，使其构建管理的无线传感网络数据传输稳定、可靠。

（4）防爆探测器（SKA/NE-301）：集数据采集、控制与无线通信功能为一体的终端测控产品，用于采集分布式就地安装的传感器数据，开关状态数据。

（5）气体监测控制器（SKA/K-666）：当空气中检测气体泄漏时，气体探测器检测信号通过电缆立即传送到报警控制单元。控制器显示出气体浓度，当超过设定的报警浓度值时，报警控制器即发出声、光报警信号并输出联动控制信号，控制风机等设备排除险情，从而起到保障作用，避免事故发生。

2、机器人有害气体监测系统：

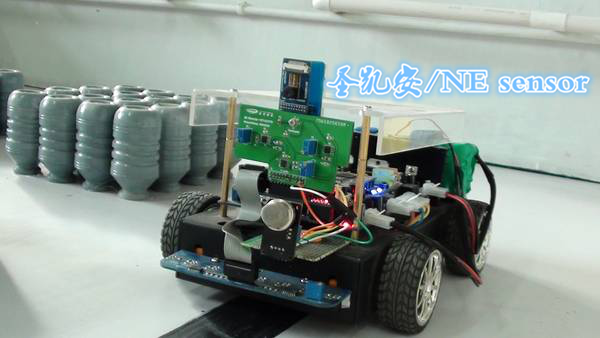

有害气体监测机器人包括硬件电路制作和软件开发。硬件方面，对监测装置的电路进行了模块化处理，监测装置主要由控制器模块、传感器模块（SKA/NE-7气体浓度传感器模块、温度传感器模块）、图像采集模块、无线通信模块、电机驱动模块、电源模块组成。主要用于对传感器模块采集的PM2.5、气体浓度和摄像头采集的现场图像数据进行分析和处理，输出信号去控制电机驱动模块，从而完成对机器人的前进、后退、左转、右转、现场有害气体的检测、温度的实时测量、现场图像的抓拍和无线传输数据的控制。

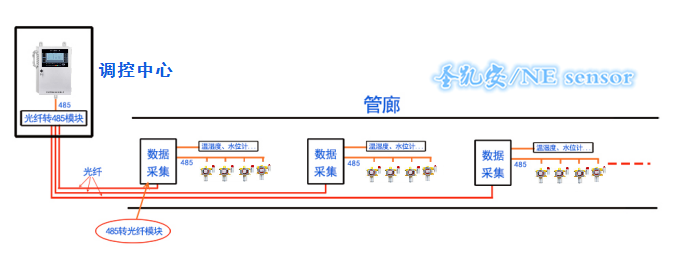

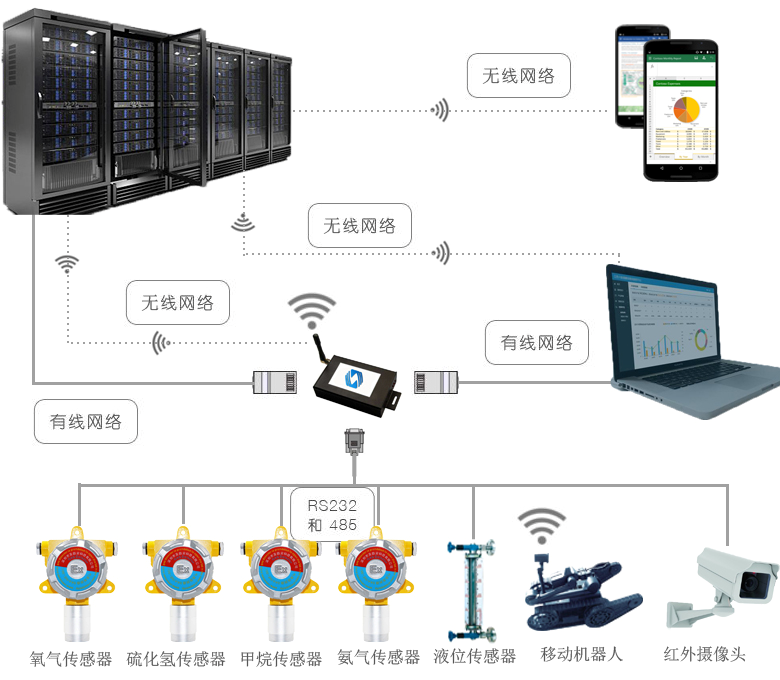

五、地下管廊环境监测系统示意图

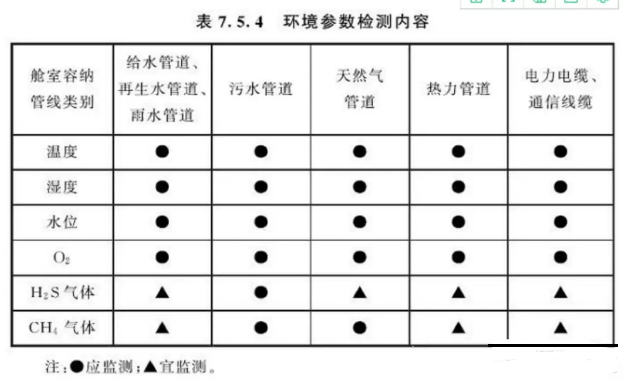

六、地下管廊环境监测系统监测气体参数：

深圳市圣凯安科技城镇地下管廊环境监测系统技术方案的设计思想是根据监控的具体

需求在合适的地点安装多种类型的传感器，还要根据传感器的位置布置，信号输出状

态，电源要求，网络状态等进行分析，选择出最适合现场且建设成本最低的监控箱布

置、网络的选择等具体的现场解决方案。数据采集至数据中心后，通过平台软件将现场

实时工况直观展示的出来，并通过对历史数据的统计分析来提供一些更高级的功能。

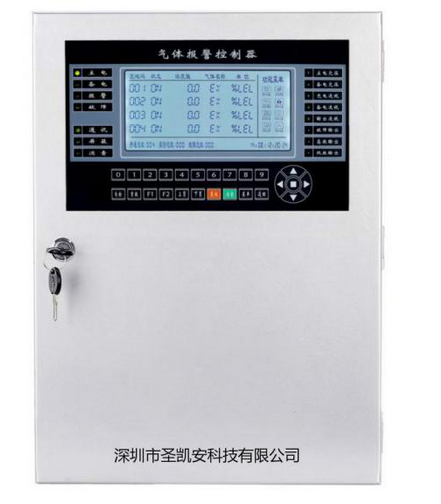

K666控制主机（左下图）

本报警控制系统由两部分组成：气体探测器与气体报警控制器；气体探测器（一次表）安装在可能 气体泄漏的危险场所，其核心元件为气敏传感器；气体报 警控制器（二次表）安装在安全场所的值班室内。

   当空气中 检测气体泄漏时，气体探测器检测信号通过电缆立即传送到报警控 制单元。控制器显示出气体浓度，当超过设定的报警浓度值时，报警控制器即发 出声、光报警信号并输出联动控制信号，控制风机等设备排除险情，从而起到保 障工厂安全生产，避免事故发生。

■智能化系统，485通讯，循环检测所 探测器的状态；

■传感器稳定、抗毒性好、寿命长、反应灵敏；

■自动输出联动，继电器为无源常开/常闭(触点容量为AC220V /5A)；

■简易安装，先在 上固定好安装支架，挂上控制器即完成安装；

气体传感器模组（右上图）

本气体传感器模组由两部分组成：气体传感器与集成板系统；本产品适宜用于二次开发做工程项目的用户，附下图技术参数：

→集成板供电：5V

→可搭载参数：4种

→单个传感器供电：5V

→传感器量程：可定制

→推荐传感器：可燃EX/硫化氢H2S/氧气O2/一氧化碳CO

→集成板输出信号：RS485

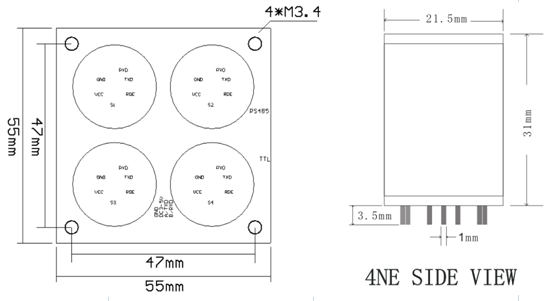

集成板尺寸如图：单个传感器尺寸如图:
