智能型7NE/4NE气体传感器介绍

简介：

智能传感器通过测试数据传输或接收指令来实现：标定、漂移和非线性进行补偿、零点

温漂补偿、参数的设置、内检参数设置、测试数据输出等。智能传感器使用则大有改

观，首先自诊断功能在电源接通时进行自检，诊断测试以确定模组有无故障; 其次根据

使用时间可以在线进行校正，微处理器利用存在 EPROM 内的的标定数据，进行对比校

对。

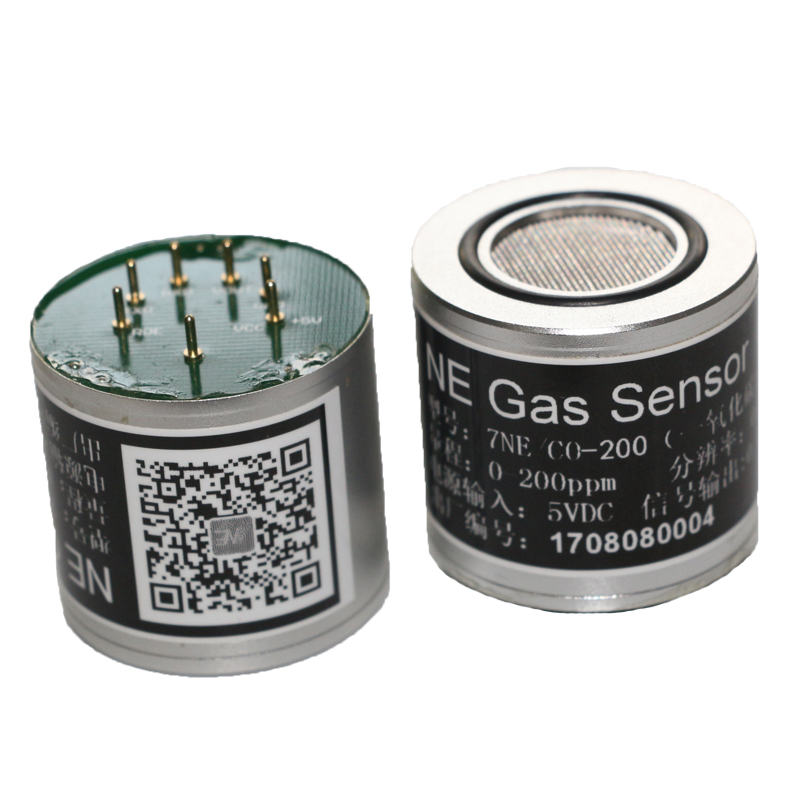

              7NE传感器                                  4NE传感器

4NE和7NE 系列是专门针对气体探测器生产企业推出的新型智能传感器，主要为解决气

体探测种类繁多、各品种传感器互不兼容、生产标定复杂、核心器件更换限制等问题。

一旦采用智能传感器，只需开发一款产品，即可快速响应客户对不同气体种类探测的需

求，且生产过程简化，无需重新标定，大幅度降低企业的研发成本、生产成本，产品品

质也立即提升到国际一流水准。

功能特点：

1、专利标准接口，直接更换不同类型传感器即构成不同类型探测器

2、本安设计，可带电热插拔

3、专业精选、原装进口，兼容红外、电化学、催化、半导体等多种传感器

4、自带温度补偿，出厂精准标定，使用时无需再标定

5、电压和串口同时输出特点，方便客户调试及使用；

6、最简化的外围电路，生产简单、操作方便

技术参数：

1）工作电压：DC5V±1%；（供电有0-5V/12-24V供电选择）

2）工作电流：≤50mA(催化≤100mA)；

3）测量气体：可定制需求气体

4）安装方式：7脚拔插式；（就是7个针脚：VCC/GND/RXD/TXD/VOUT/RDE）

5）测量范围：可定制

6）检测原理：电化学（常见有催化燃烧/红外/PID光离子几种原理）

7）分辨率：1、3、4、15ppm；

8）响应时间：<30s

9）采样精度：±2%FS； 10 ）预热时间：30s；

11）重复性：±1%FS；

12）长期零漂：≤1%FS/年；

13）工作温度：-20～70℃；

14）工作湿度：10～95%RH(无凝露)；

15）存贮温度：-40～70℃；

16）工作气压：86kPa～106kPa；

17）外壳材质：铝合金；

18）输出接口：7PIN；

19）使用寿命：2年以上(以传感器使用寿命为准)；

20）质保期 ： 1年

21）数字信号格式：数据位：8；停止位：2；校验位：无；

22）波特率 ： 9600；

23）输出电压：0.4-2.0VDC(常规)、4-20mA、TTL可选；

24）外型尺寸：4NE Φ21.5*31mm(引脚除外)；7NE Φ31.5*31mm(引脚除外)

25）检测方式：扩散式（有扩散式和泵吸式两种检测方式）

传感器安装：

智能气体传感器设计有7只管脚，采用插拔方式安装在传感器插座上，为保证连接可

靠，应当选择使用专用插孔。插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接

牢固。根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，线长一

般不超过150mm。在非防爆场所，可以带电热插拔。在有防爆要求的工作现场，安装

前，必须关闭传感器所连接设备的电源。

维修保养应注意的事项：

传感器应定期校准，建议不大于6个月，若开启自动校准长期运行则需要校准；不要在

粉尘密度大的环境长期使用传感器；请在传感器供电范围内使用传感器。

注意查看技术参数：

气体单位有：PPm、PPb、VOL%、LEL%、mg/m3、mg/L

换算：1%vol=10000ppm

      1ppm=1000ppb

      Ppm=22.4 X mg/m3 除以 气体分子量

      Mg/m3= 气体分子量 除以 22.4 x PPm
