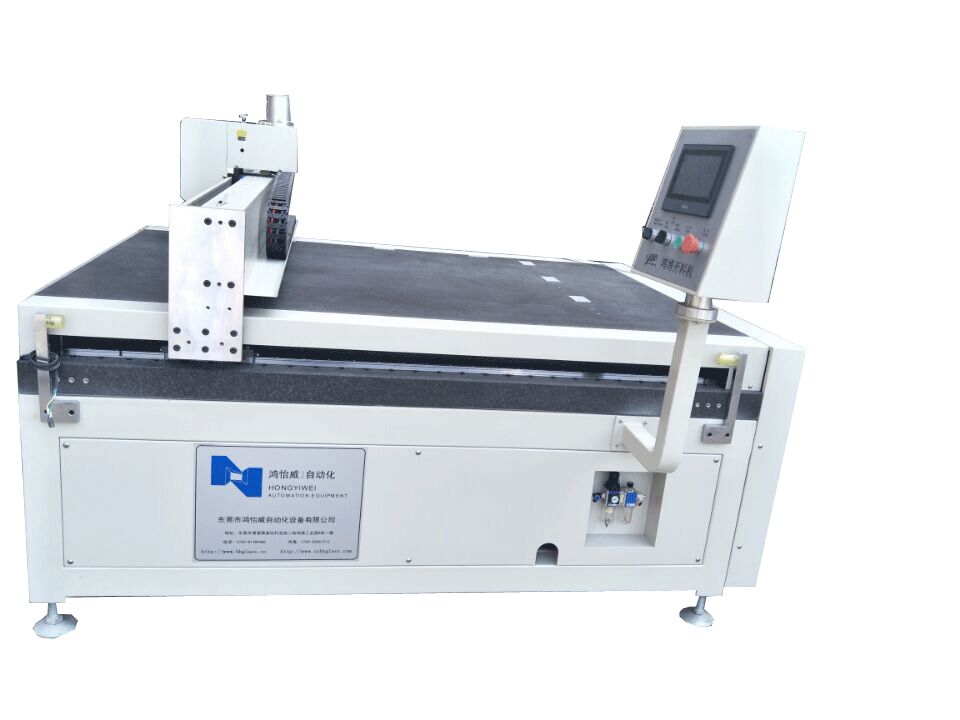

规 格 书 名 称: HYW-1311L直线玻璃切割机 型 号: HYW-1311L L * W * H : 约1900mm(L)×1750mm(W)×1380mm(H) 工作台高度: 约850mm 重 量: 约2000Kg 用 途: 用于手机钢化膜、手机面板、触控屏幕、LCD玻璃、光学用镜头等产品切割; 一、设备概述 HYW-1311L直线玻璃切割机是根据手机盖板、玻璃保护膜、家电玻璃、LCD玻璃、光学用镜头等产品的工艺要求设计的自动玻璃切割机。HYW-1311L直线玻璃切割机主要针对最大尺寸为1320mmX1120mm的单层玻璃进行直线切割,可一次切割任意多块相同或不相同的玻璃。 本机具有以下特点: 1) 机器台面采用高精度大理石台面,不变形,台面平整度高,台面平整度小于20um; 2) Y轴采用伺服和精密丝杆驱动,双丝杆驱动,X轴采用伺服电机、进口导轨和精密丝杆驱动,机器运行速度快、工作平稳且静音好; 3) X横梁为大理石结构,精度高,不变形。 4)刀头升降采用滑动式微调结构,最小微调量程±25um,气缸下刀采用比例阀恒压控制,确保刀轮切割玻璃压力恒定,提高切割压力的控制精度,提高效率; 5)工作台面根据玻璃最大尺寸设计成长方形,尺寸是:1800mm×1220mm; 6)直线切割产能高,一个班产能在4.5万片左右(4.7-5.5寸) 二、规格参数 1 工 件 1)最大尺寸 1320*1120mm 2)厚度 0.15mm~8mm 2 工 作 台 1)尺寸 1800mm×1220mm 3转刀装置 步进电机+同步带轮 4 划线精度 ±25um(单指划线精度,不包括裂片后斜边误差) 5 刀轮运行 1) X-轴进给驱动 伺服电机 2) X-轴进给传动 高精密丝杆加导轨 3) X-轴最大行程 1180mm 4) X-轴进给速度 10mm/sec~1200mm/sec 5) X-轴分辨率 0.001mm/脉冲 6) Y-轴进给驱动 伺服电机 7) Y-轴进给传动 高精密丝杆加导轨 6) Y-轴最大行程 1350mm 7) Y-轴进给速度 10mm/sec~1000mm/sec 8) Y-轴分辨率 0.001mm/脉冲 9) Z-轴进给驱动 气缸+精密阀控制 10)Z-轴最大行程 10mm 6控制系统 PLC控制系统 +触摸屏 7 刀 轮 1)材料及形状 刀轮 2)轮状刀片尺寸 刀轮尺寸:φ2.5(外径)×¢0.8(内径)×0.65(厚度) 3)刀头安装轴 ¢0.8mm(直径)×4mm(长度); 8 动力配置 1)电源 3相 AC 380V±20 V,约3.2kW (用户厂房提供) 2)气源 ≥0.4Mpa,外径Φ8气管 3)环境温度 22℃±5℃(干燥) 三、售后服务 保修时间:机器验收完成后正常使用情况下一年内保修。消耗品与附属品不属于一年保证期范围内,设备终生维护。 E-mail:szhbglass@163.com 联系电话:0769-8128 9480 / 13823360542梁先生 公司地址:东莞市清溪镇谢坑村龙成二街伟德工业园A栋一楼103号 我司官网:http://www.hbglass.cn http://www.szchumoping.com http://www.szhbglass.com
|
