技 术 规 格 书

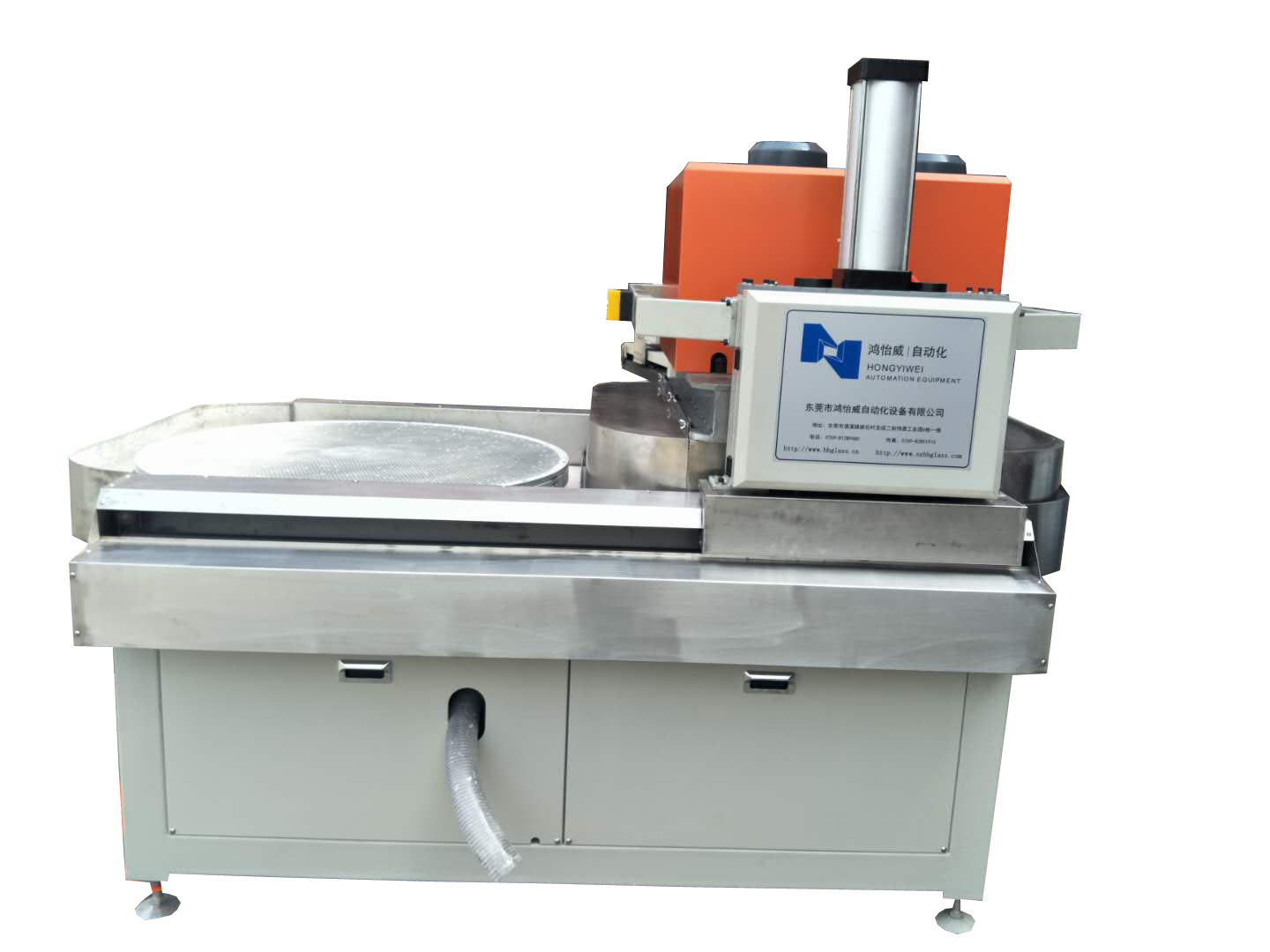

名      称：   HYW-1200A扫光机规格书

型      号：   HYW-1200A

L * W * H ：  约2425mm(L)×1800mm(W)×2100mm(H)

工作台高度：  950MM

用      途：   主要应用于手机曲面（2.5D,3D）盖板玻璃、平板电脑曲面盖板玻璃、车载玻璃，钢化玻璃保护膜等玻璃产品的扫光。

一、设备概述

通过真空将玻璃吸附在左下转盘上，横梁整体向左平移到固定位置后，上转盘整体下降到固定位置，下转盘与上转盘以相反方向同时旋转，此时，右下转盘同时可以取、放玻璃，左下转盘达到设定时间后，上转盘、左下转盘同时停止，上转盘整体上升到固定位置，横梁整体向右平移到固定位置后，上转盘整体下降到固定位置，右下转盘与上转盘以相反的方向同时旋转。如此周而复始的循环。

二、规格参数

下转盘         1）下转盘直径       1120mm

                  2）下转盘材料       铸铝盘（真空气道）

 3）下转盘数量       2个

4) 下转盘调速        双变频调速（点动无抖动）

上转盘         1）上转盘直径       490mm

  2）上转盘数量       4个

                  3）上转盘材料       PVC（减轻转动负载）

4) 上转盘调速        变频调速

生产效率          扫R面时速度 （盖板）    300-400片左右/小时(4.7-5.5寸)

工件定位         1）定位方式            真空吸附

控制系统         PLC+人机界面+变频器控制　

动力配置         1）电源     3相 AC 380V±20 V

2）总装机功率     18kW

                    3）工作实际功率    10KW

                    4）频率      50HZ/60HZ

  真空系统          1）自动真空排水系统

（用户厂房提供）    1）气源    正压≥0.6MPa，外径Φ8气管

                                负压≥-0.8MPa,4分网管

                    3）环境温度  25℃±5℃

三、售后服务

    1.保修时间：机器验收完成后正常使用情况下一年内保修。消耗品与附属品不属于一年保证期范围内，水泵，阀门工作环境恶劣，不保。
